Stazione e-bike intelligente della nuova generazione

Siamo di fronte a crescenti sfide ambientali globali che richiedono soluzioni di rigenerazione urbana integrata con energia rinnovabile e pratiche ecocompatibili da introdurre nella nostra vita quotidiana. Il ciclismo è un’alternativa più “verde” e più salutare alla guida o all’utilizzo dei trasporti pubblici. Inoltre, aree con infrastrutture ciclabili ben sviluppate sono note per offrire condizioni di vita e di lavoro più confortevoli.

La stazione e-bike Monna è un prodotto dall’aspetto relativamente semplice, ma con un ampio potenziale di utilizzo, un punto di ricarica a energia solare dotato di molteplici funzionalità: porta biciclette e prese elettriche per la ricarica di bici e monopattini elettrici, strumenti per la riparazione, pad di ricarica wireless e porte di ricarica per telefoni via cavo, illuminazione notturna, raccolta dati ecc. Il prodotto intelligente dispone di sensori integrati per la raccolta e l’analisi dei dati, che raccolgono informazioni su, ad esempio, numero di biciclette caricate, operabilità di vari componenti e condizioni atmosferiche.

1,9-3,3m LARGHEZZA

2,2m ALTEZZA

320-480Kg PESO

DATI TECNICI

Specifiche tecniche dettagliate stazione e-bike intelligente Monna

Pannello fotovoltaico

Batteria di accumulo

Connettività

Sensoristica

Alimentazione rete

Illuminazione

Direttiva apparecchiature radio

Direttiva EMC

Materiali usati

Garanzia

1 monocristallino da 110 a 270W

tipo AGM da 72Ah, Ioni di Litio 24V con capacità 100Ah

4G LTE, ethernet e fibra ottica

IoT per monitoraggio ambiente e dispositivi

220V CC potenza max. 500W

Led per connettori usb e panchina

RED 2014/53/EU

2014/30/EU, LVD 2014/35/EU

Acciaio verniciato antiruggine, plexiglass, laminato

24 mesi

DASHBOARD REMOTA

La dashboard fornisce informazioni su: mappa panchine installate, numero dispositivi ricaricati, numero utenti wifi ed il relativo consumo internet, numero bici in parcheggio ed in ricarica controllo remoto dell’accesso internet, controllo della luce ambientale e delle luci da ricarica, informazioni meteo.

WIFI SEMPRE CONNESSO

La panchina è sempre connessa ad internet per poter garantire a tutti gli utenti la fruizione di connettività gratuita (con restrizioni preimpostate dall’admin) e per dare accesso a chi gestisce la panchina per modifica parametri in ogni momento. Oltre al 4G è possibile connessione ethernet o fibra.

Ricarica e-bike e dispositivi via usb e con pad wireless

Ogni modello è dotato di 2 porte USB  e di un singolo pad di ricarica wireless con tecnologia wireless Qi per ricarica Smartphone. Due prese a 220V per la ricarica di e-bike dove ogni presa può fornire fino a 250W di potenza istantanea per una ricarica totale di circa 90 minuti.

I 3 MODELLI DISPONIBILI

Sia off-grid che on-grid e sempre on-line

L’esperienza dell’uso della stazione e-bike ed il feedback degli utenti serviranno come la base per il futuro sviluppo delle soluzioni smart per la digitalizzazione degli ambienti sostenibili. Pertanto, Monna è un perfetto e unico prodotto IoT per le Smart Cities.

MONNA STREET

  • Modulo fotovoltaico monocristallino di potenza 110W.

  • Batteria tipo AGM Piombo senza manutenzione di capacità 72Ah.

  • Ricarica USB, numero due porte di potenza ognuna 5W (1A) con protezione da corto circuito ed illuminazione a led.

  • Ricarica wireless con 2 pad di potenza 10W ed efficienza fino al 70%.

  • Tecnologia internet 4G LTE con velocità fino a 150 Mpbs e raggio di azione: 4-20 metri, SSID personalizzato, restrizioni per utenti e per pagine web ed home page personalizzata.

  • Sensori: temperatura (-45°, +60°C) – umidità (0-100%) – numero di dispositivi in carica (USB o wireless) – produzione energia e consumo – calcolatore utenti internet ed utilizzo traffico dati – staus batteria – calcolatore bici parcheggiate e bici in ricarica.

  • Display da 7″ tipo TFT per visualizzazione stato batteria, operabilità dei vari componenti, controllo compressore ecc…

  • Kit riparazione bici con set di cacciaviti, chiavi esagonali, chiavi inglesi di varie dimensioni tutti con cavo di acciaio fissato alla panchina e non removibile.

  • Compressore ad aria elettrico gestibile tramite display, tubo con sistema regolabile start/stop.

  • Luce ambientale con raggio di 2 metri e colore bianco.

MONNA CITY

  • Modulo fotovoltaico monocristallino di potenza 150W.

  • Batteria tipo AGM Piombo senza manutenzione di capacità 72Ah.

  • Ricarica USB, numero due porte di potenza ognuna 5W (1A) con protezione da corto circuito ed illuminazione a led.

  • Ricarica wireless con 2 pad di potenza 10W ed efficienza fino al 70%.

  • Tecnologia internet 4G LTE con velocità fino a 150 Mpbs e raggio di azione: 4-20 metri, SSID personalizzato, restrizioni per utenti e per pagine web ed home page personalizzata.

  • Sensori: temperatura (-45°, +60°C) – umidità (0-100%) – numero di dispositivi in carica (USB o wireless) – produzione energia e consumo – calcolatore utenti internet ed utilizzo traffico dati – staus batteria – calcolatore bici parcheggiate e bici in ricarica.

  • Display da 7″ tipo TFT per visualizzazione stato batteria, operabilità dei vari componenti, controllo compressore ecc…

  • Kit riparazione bici con set di cacciaviti, chiavi esagonali, chiavi inglesi di varie dimensioni tutti con cavo di acciaio fissato alla panchina e non removibile.

  • Compressore ad aria elettrico gestibile tramite display, tubo con sistema regolabile start/stop.

  • Luce ambientale con raggio di 2 metri e colore bianco.

MONNA COUNTRY

  • Modulo fotovoltaico monocristallino di potenza 270W.

  • Batteria agli Ioni di Litio da 24V di capacità 100Ah.

  • Ricarica USB, numero due porte di potenza ognuna 5W (1A) con protezione da corto circuito ed illuminazione a led.

  • Ricarica wireless con 2 pad di potenza 10W ed efficienza fino al 70%.

  • Tecnologia internet 4G LTE con velocità fino a 150 Mpbs e raggio di azione: 4-20 metri, SSID personalizzato, restrizioni per utenti e per pagine web ed home page personalizzata.

  • Sensori: temperatura (-45°, +60°C) – umidità (0-100%) – numero di dispositivi in carica (USB o wireless) – produzione energia e consumo – calcolatore utenti internet ed utilizzo traffico dati – staus batteria – calcolatore bici parcheggiate e bici in ricarica.

  • Display da 7″ tipo TFT per visualizzazione stato batteria, operabilità dei vari componenti, controllo compressore ecc…

  • Kit riparazione bici con set di cacciaviti, chiavi esagonali, chiavi inglesi di varie dimensioni tutti con cavo di acciaio fissato alla panchina e non removibile.

  • Compressore ad aria elettrico gestibile tramite display, tubo con sistema regolabile start/stop.

  • Luce ambientale con raggio di 2 metri e colore bianco.

EXTRA

  • 1: Prese per ricarica bici: due prese 220V gestite dal display 7″ con potenza max. in uscita di 250W cad. utili per ricarica bici elettriche o computer portatili, con trasformatore per connessione alla rete elettrica.

  • 2: Cartellone pubblicitario: cartellone in carta classica tipo poster formato B2 (500*707mm) oppure B5 (353*500mm).

  • 3: Display digitale: display per pubblicità gestito da dashboard di Monna disponibile in formato City 27″ (336*597mm – risoluzione video 1080*1920) e Country 37″ (460*820mm – risoluzione video 768*1366).

  • 4: TVCC camera: con registrazione notturna integrata, il video viene memorizzato su disco rigido interno alla stazione e-bike.

  • 5: Sound system: sistema di rirpoduzione audio-visivo disponibile solo per ordine di 10pz.

  • 6: Rastrelliera: rastrelliera per bici singola su richiesta.

  • 7: Radio system: stazioni radio in streaming DVBT con frequenza predefinita – attivazione del sensore di movimento.

  • 8: Colorazione speciale: su tutti i modelli possibili tutti i colori con tempi di consegna di 4 settimane.

ESEMPI DI INSTALLAZIONI

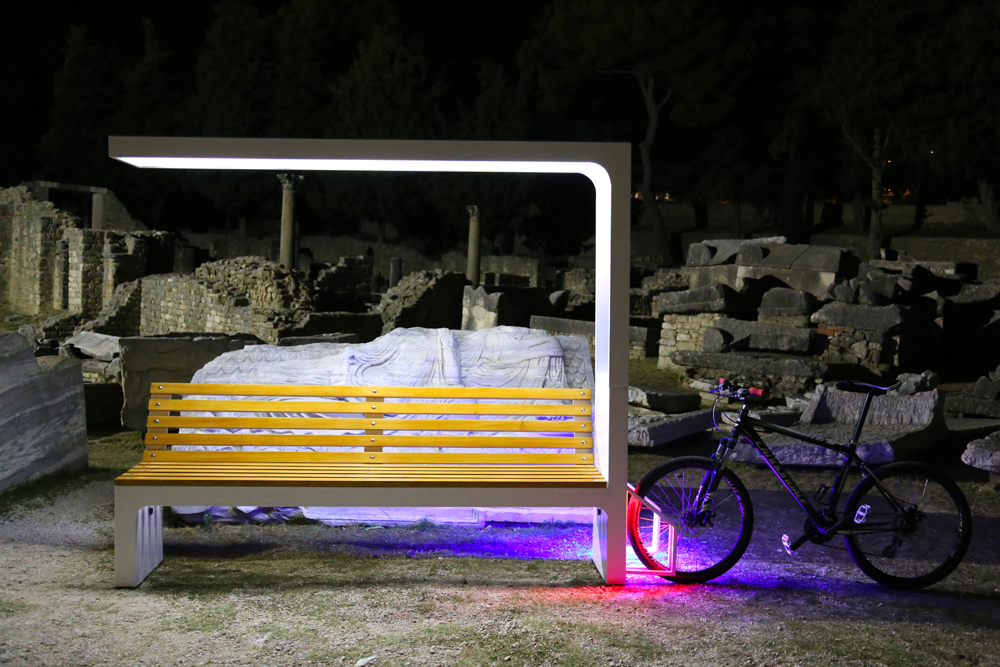

Monna City

Installazione di 1 stazione e-bike modello City per wifi e ricarica bici

Monna City

Installazione di 1 stazione e-bike modello City per wifi e ricarica bici

Monna Country

Installazione di 1 stazione e-bike autosufficiente per ricarica bici in montagna

Monna Country

Installazione di 1 stazione e-bike autosufficiente per ricarica bici in montagna
