LAMPIONE SOLARE IBRIDO

  PANORAMICA-PRODOTTO          OFF-GRID          SOFTWARE            DOWNLOAD          ELETTRONICA            APPLICAZIONI         INSTALLAZIONI

Lampione solare ibrido alimentato da sole e vento e gestito da remoto via cloud

Lampione solare ibrido alimentato da sole e vento. Il mix di fonti rinnovabili su di un lampione a led combinato con l’accumulo in batterie garantisce una notevole autonomia di illuminazione, grazie alla turbina ad asse verticale, da 300W di potenza, utile per compensare la mancata energia da fotovoltaico nei mesi con meno ore solari, o durante la notte.
Il palo ibrido modulare è composto da due basi larghe e due strette da 150cm cadauna, è un sistema in grado di ospitare tecnologia di terze parti con implementazioni possibili, da lampione a sistema di ricarica e-bike, da punto luce a micro stazione di generazione energia a 220V.
Il monitoraggio in cloud completa il kit e rende il porodotto una vera innovazione tecnologica: grazie al controllo remoto ed all’integrazione di sensori IoT i lampioni intelligenti diventano il fulcro dello sviluppo delle Smart City.

Condividi questa pagina in un post!!

LAMPIONE SOLARE IBRIDO 1-2 PANNELLI

LAMPIONE SOLARE IBRIDO 3 PANNELLI

LAMPIONE SOLARE IBRIDO 4 PANNELLI

Lampione solare ibrido non ha bisogno di rete elettrica!

In molti siti dove la rete elettrica non è disponibile, o comunque difficilmente utilizzabile, è una scelta forzata ma da oggi le possibilità di installazione di lampioni auto alimentati sono molteplici. Niente scavi per la posa dei cavi, indipendenza totale da rete elettrica che si traduce in zero costi mensili, migliori posizionamenti su strada in quanto indipendenti da cavi sotterranei. Grazie al software Illumience è possibile monitorare tutto ciò che è a bordo del lampione ibrido e per ogni singolo punto luce, così facendo l’unica parte di ricambio diventa la batteria (5-7 anni di vita media) ed il costo totale del sistema e della sua manutenzione si riduce.

Il Sole

Il Vento

Le Batterie

La struttura del palo

La Lampada a Led

Il Software di Controllo

Il Software di Monitoraggio

Le Opzioni IoT future

Da 1 a 4 pannelli fotovoltaici caricano le batterie di giorno

1 turbina da 300W ad asse verticale carica le batterie di notte

Agli Ioni di Litio a 24V garantiscono autonomia in assenza di sole e vento

Moduli contenitori per elettronica idonei per molteplici customizzazioni

Da 30 a 120W di potenza

Per ogni singolo palo corrente, potenza, tensione

Predittivo, proattivo, gestibile da remoto,

Video camere, conta pedoni, analisi qualità dell’aria, ecc.

MONITORAGGIO REMOTO IN CLOUD

PANNELLO DI CONTROLLO

UBICAZIONE IMPIANTI

IMPIANTI E GEOLOCAZIONE

La home page della centrale mostra le installazioni recenti con la loro geolocalizzazione e la tensione della batteria durante la notte.

PANNELLO DI CONTROLLO

DATI IMPIANTO

DETTAGLI DI INSTALLAZIONE

La pagina di tutti gli impianti installati mostra gli impianti con i valori di tensione in tempo reale e lo stato di funzionamento con colori che ne facilitano la comprensione dei dati.

METEO

Previsioni meteo giornaliere

INFORMAZIONI METEO DELLA GIORNATA

Informazioni sulla situazione meteorologica in tempo reale con dati relativi a nuvolosità, temperatura e velocità del vento.

METEO

Previsioni meteo settimanali

INFO METEO SETTIMANALI

Informazioni sulla situazione meteo dei prossimi 5 giorni con dati e icone relative a temperatura, velocità del vento e ore di sole.

RAPPORTO

Storico del giorno

RAPPORTO GIORNALIERO

Nella sezione report giornaliero è possibile visualizzare grafici completi e personalizzati con tutti i valori di riferimento dei vari dispositivi installati su ogni palo. L’esempio mostra un palo con un unico pannello fotovoltaico.

RAPPORTO

Storico del giorno

RAPPORTO QUOTIDIANO

Nella sezione report giornaliero è possibile visualizzare grafici completi e personalizzati con tutti i valori di riferimento dei vari dispositivi installati su ogni palo. L’esempio mostra un palo con doppio pannello fotovoltaico.

RAPPORTO

Storico del mese

RAPPORTO MENSILE

Nella sezione report mensile è possibile visualizzare grafici completi e personalizzati con tutti i valori cumulativi dei dispositivi installati su ogni polo. L’esempio mostra un palo con doppio pannello fotovoltaico.

Allarmi impostabili per aumentare il livello di manutenzione da remoto

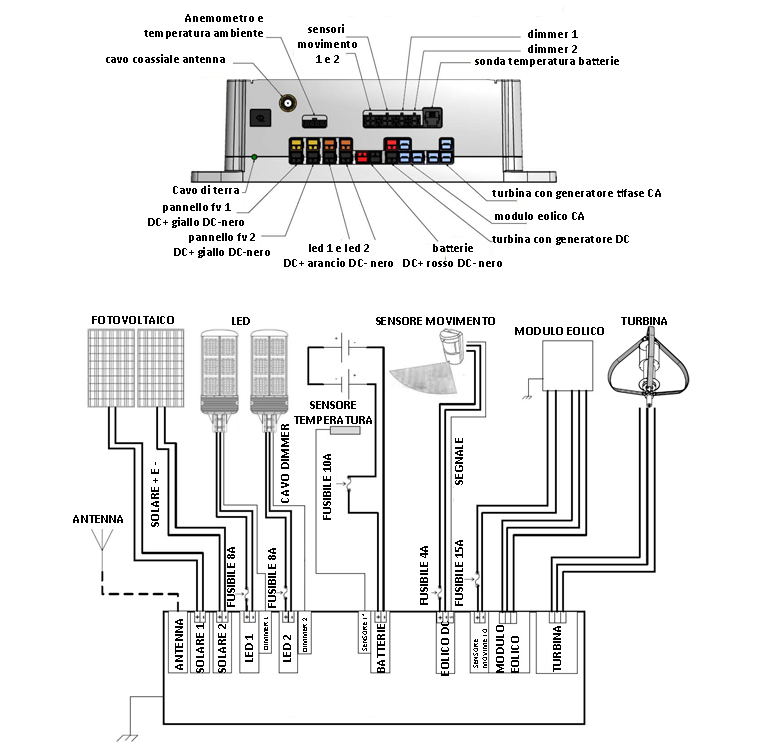

ELETTRONICA INTELLIGENTE

Controller Intelligente

Grazie ad un controller evoluto è possibile controllare su singolo palo i pannelli fotovoltaici, la turbina eolica, le batterie, l’alimentazione delle lampade a led, delle telecamere e di eventuali altri sensori di monitoraggio ambientale. Possiamo quindi parametrizzare la curva di produzione eolica, la regolazione del flusso luminoso, l’attivazione luce al passaggio di persone, la carica/scarica delle batterie, il monitoraggio di sensoristica…e tutto questo da un computer in remoto.

  • 2 Ingressi per moduli fotovoltaici massimo 350W e 20A ad ogni ingresso in modo da poter collegare fino a 4 pannelli solari.

  • 1 ingresso per turbina eolica con generatore trifase in corrente altenrata di potenza massima 500W.

  • 2 ingressi per lampade a led massima potenza gestibile 480W, si possono così scegliere configurazioni di palo a doppio sbraccio.

  • 1 ingresso per batterie con sensore di temperatura, il pacco batterie Litio è configurabile a 24V e con capacità da 100 a 200Ah.

  • logica di comunicazione a bordo, i dati vengono inviati automaticamente al cloud Illumience con opzione mesh per punto punto, cellulare 3G oppure WiFi.

  • dimmerazione per gestione regolazione del flusso luminoso e sensori di movimento per avere illuminazione attiva solo quando realmente necessaria.

POSSIBILI APPLICAZIONI

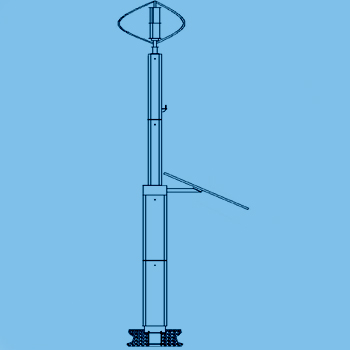

LAMPIONE SOLARE IBRIDO 1/2 PANNELLI FOTOVOLTAICI

  • 1: Turbina eolica ad asse verticale da 300-500W

  • 2: da 1 a 2 pannelli fotovoltaici da 330W

  • 3: Lampada a led dimmerabile da 40-60W

  • 4: Telecamera fissa per videosorveglianza

  • 5: Batterie Litio 50-150Ah 24V all’interno del palo

  • 6: Controller intelligente con monitoraggio remoto e Dashboard web

  • 7: Palo modulare contenitore da 6,2m di altezza.

PALO ILLUMINAZIONE

LAMPADE LED DIMMERABILI

Il modello base di palo ibrido modulare è nato per gestire l’illuminazione in assenza di rete elettrica, 1 lampada a led può essere gestita con diversi scenari in cui da remoto è possibile definire le ore di lavoro, la percentuale di flusso luminoso, l’attivazione o attenuazione del flusso con sensore di presenza.

PALO VIDEOSORVEGLIANZA

TELECAMERE FISSE

Il modello base di palo ibrido modulare per illuminazione può anche essere dotato di telecamere fisse per attivare una logica di videosorveglianza abbinata ad una gestione ottimizzata della luce, che consente di avere una migliore visione notturna delle riprese e del videocontrollo.

LAMPIONE SOLARE IBRIDO 3 PANNELLI FOTOVOLTAICI

  • 1: Turbina eolica ad asse verticale da 300-500W

  • 2: 3 pannelli fotovoltaici da 330W

  • 3: 2 lampade a led dimmerabile da 40-80W

  • 4: 2 telecamere fisse per videosorveglianza

  • 5: Batterie Litio 50-150Ah 24V all’interno del palo

  • 6: Controller intelligente con monitoraggio remoto e Dashboard web

  • 7: Palo modulare contenitore da 6,2m di altezza.

PALO ILLUMINAZIONE

LAMPADE LED DIMMERABILI

Il modello base di palo ibrido modulare è nato per gestire l’illuminazione in assenza di rete elettrica, 2 lampade a led possono essere gestite con diversi scenari in cui da remoto è possibile definire le ore di lavoro, la percentuale di flusso luminoso, l’attivazione o attenuazione del flusso con sensore di presenza.

PALO VIDEOSORVEGLIANZA

TELECAMERE FISSE

Il modello base di palo ibrido modulare per illuminazione può anche essere dotato di 2 telecamere fisse per attivare una logica di videosorveglianza abbinata ad una gestione ottimizzata della luce, che consente di avere una migliore visione notturna delle riprese e del videocontrollo.

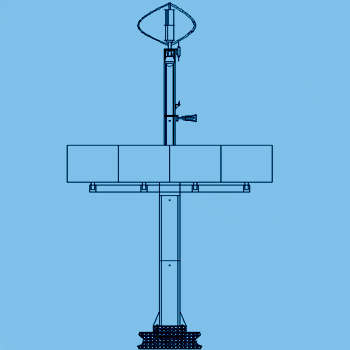

LAMPIONE SOLARE IBRIDO 4 PANNELLI FOTOVOLTAICI

  • 1: Turbina eolica ad asse verticale da 300-500W

  • 2: 4 pannelli fotovoltaici da 330W

  • 3: fino a 2 lampade a led dimmerabili da 40-80W

  • 4: fino a 2 telecamere fisse per videosorveglianza

  • 5: Batterie Litio 50-150Ah 24V all’interno del palo

  • 6: Controller intelligente con monitoraggio remoto e Dashboard web

  • 7: Sistema di ricarica a 220V per e-bike ed e-scooter con aggiunta di rack porta bici

  • 8: Palo modulare contenitore da 6,2m di altezza.

PALO ILLUMINAZIONE

LAMPADE LED DIMMERABILI

Il modello base di palo ibrido modulare è nato per gestire l’illuminazione in assenza di rete elettrica, 2 lampade a led possono essere gestite con diversi scenari in cui da remoto è possibile definire le ore di lavoro, la percentuale di flusso luminoso, l’attivazione o attenuazione del flusso con sensore di presenza.

PALO VIDEOSORVEGLIANZA

TELECAMERE FISSE

Il modello base di palo ibrido modulare per illuminazione può anche essere dotato di telecamere fisse per attivare una logica di videosorveglianza abbinata ad una gestione ottimizzata della luce, che consente di avere una migliore visione notturna delle riprese e del videocontrollo.

PALO RICARICA

E-BIKE E-SCOOTER

Il modello evoluto di palo ibrido modulare per illuminazione può essere dotato di 4 prese per ricarica di biciclette elettriche e monopattini elettrici, inoltre grazie ai rack porta bicicletta sono garantite fino a 4 postazioni di parcheggio, una per ogni lato del palo, l’energia generata dal palo è in grado di gestire luci-video-ricarica con garanzia di funzionamento 365gg all’anno.

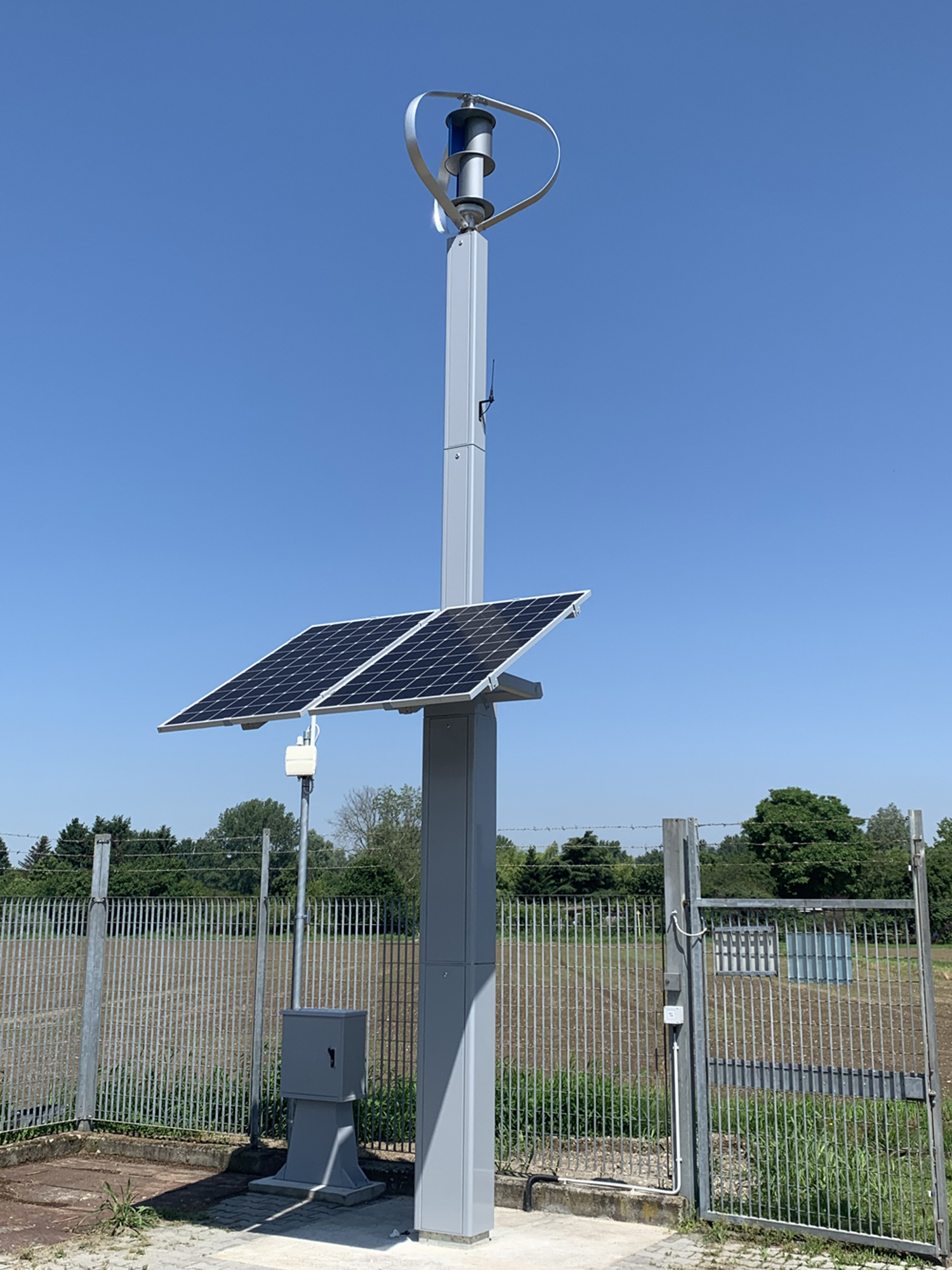

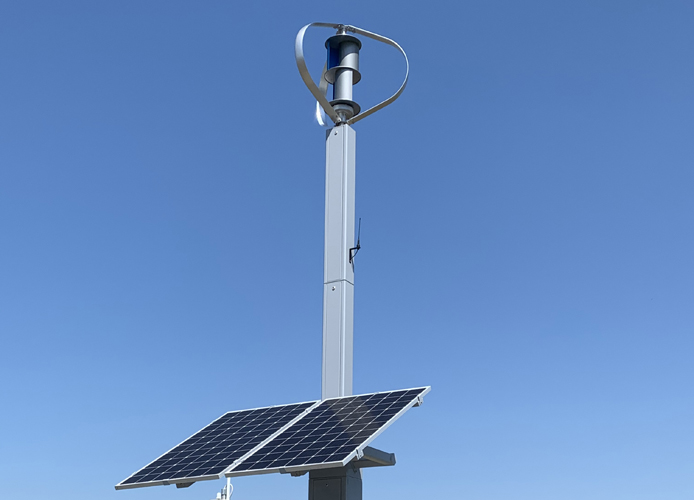

ESEMPI DI INSTALLAZIONI

       L’EVOLUZIONE DEL PALO IBRIDO MODULARE

1 PANNELLO FV1 PANNELLO FV

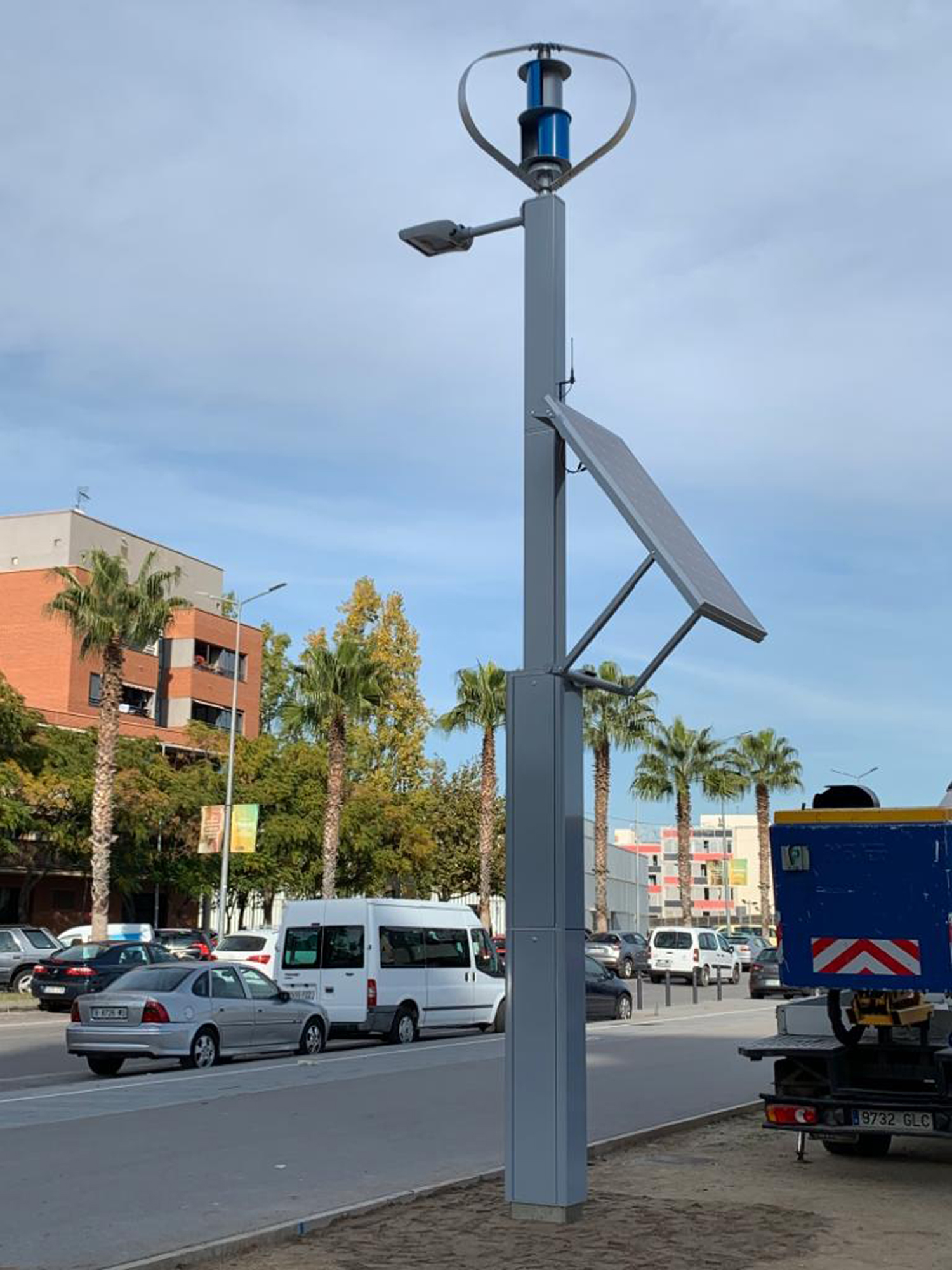

     LAMPIONE SOLARE EOLICO A LED IN FUNZIONE

     PALO IBRIDO MONITORAGGIO SMART PIPE GAS
