Le seul hybride sur le marché du micro-éolien

Éolienne DS700 est un micro generateur de 700W à axe vertical, combinant dans sa structure un double système composé de lames Darrieus garantissant un rendement élevé et des lames Savonius qui permettent au système d’être activé par des vents très faibles. Ce mélange de technologies rend le produit Hi-VAWT très innovant: équipé d’un contrôleur capable de gérer la puissance maximale dans la batterie et d’un générateur à entraînement direct avec des aimants permanents.

Ces turbines sont construites selon la certification IEC 61400-2, un facteur très important pour les petits générateurs de puissance. Très petite taille, poids de seulement 60Kg, sans bruit, sont les caractéristiques qui font de cette éolienne la solution parfaite pour l’intégration avec les systèmes photovoltaïques résidentiels avec la technologie de stockage dans les batteries 48V.

1,93m DIAMÈTRE

1,59m HAUTEUR

60Kg POIDS

DONNÉES TECHNIQUES

Éolienne DS700 Spécifications techniques détaillées

Nombre de lames

Type de lames

Générateur

Puissance nominale

Tension

Classe de vent

Zone balayée par le vent

Poids

Vitesse de cut-in

Vitesse nominale

Vitesse de cut-off

Transmission

Contrôle de puissance

Freinage et protection

Contrôleur

Niveau sonore

Type de poteau

3

4 Savonius et 3 Darrieus

Triphasé avec aimant permanent

700W

48V

CLASS III IEC 61400-2

2m2

60Kg

2,2m/s

12m/s

15m/s

Direct Drive

Courbe MPPT du générateur

Dumload automatique et frein de court-circuit

48V pour le chargeur de batterie

Max. 50dBa

Conique polygonal 6-8mt

COURBES DE PRODUCTION

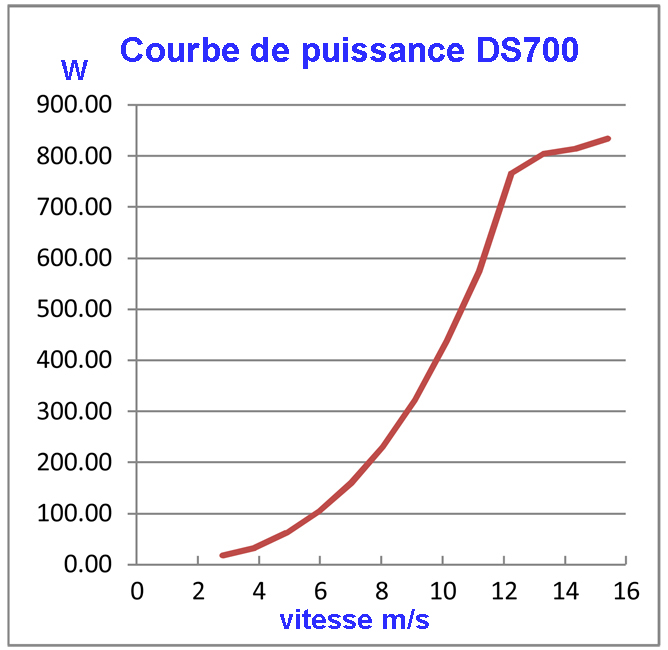

Courbe de puissance selon la certification IEC 61400-2

Tous les fichiers techniques disponibles au téléchargement

Spécifications techniques

        Manuel d’installation

Dessin de poteau de 6mt

        Dessin de poteau de 8mt

Présentation marketing

        Certifications CE, EMC, LVD

Parfait pour les vents faibles et efficace pour les vents forts

Le micro-générateur DS700 se distingue, sur le marché du micro turbines, par les nombreux produits chinois à bas prix, les nombreuses turbines fabriquées en laboratoire et jamais laissées en plein champ, grâce au double rotor, à la présence de l’amortisseur, aux matériaux utilisés et les certifications obtenues.

CARACTÉRISTIQUES MÉCANIQUES

Technologie hybride unique

La turbine à double rotor qui facilite le démarrage avec la brise du vent et augmente exponentiellement avec des vents moyens à forts jusqu’à 15 m/s. Il est idéal pour les installations dans des tours de télécommunication ou sur des systèmes hybrides combinés à des panneaux photovoltaïques avec une batterie de stockage.

  • A: Lames de Darrieus en aluminium, avec une courbe arquée en forme d’arc, pour mieux répartir la force de tension, optimiser la prise de vent et augmenter la production d’énergie.

  • B1: plaque de fixation supérieure des lames Darrieus, la connexion de la lame a été conçue pour éliminer les ruptures possibles avec des vents très forts et réduire la possibilité de dommages au générateur en cas de rupture de la lame.

  • B2: lames Savonius, parfaites car orientées sur les quatre points cardinaux pour capter le vent de n’importe quelle direction, sans besoin d’orientation du rotor.

  • B3: axe vertical de la turbine, construit en acier ASTM A283 grade D (mieux connu sous le nom SS400) adapté pour travailler avec des températures de -2o~+40°C.

  • B4: générateur à aimant permanent à entraînement direct, roulements à haute résistance à la haute température, une caractéristique fondamentale pour travailler avec des vents forts et constants, où les contraintes mécaniques sont très fortes.

  • B5: plaque de fixation inférieure des lames Darrieus, la connexion de la lame a été conçue pour éliminer les ruptures possibles avec des vents très forts et réduire la possibilité de dommages au générateur en cas de rupture de la lame.

  • B6: Câbles du générateur R/S/T triphasés conçus pour la connexion à un contrôleur de chargeur de batterie ou à un onduleur de réseau.

  • B7: amortisseur, un élément fondamental pour minimiser les vibrations et donc le bruit de la turbine.

  • B8: filo di sovratensione per il freno manuale da saldare al palo con relativo supporto a « C ».

  • C1-2-3-7.1-7.2-8.1: diverses vis pour les connexions de lames Darrieus, bride de turbine au pôle.

APPLICATIONS POSSIBLES

STOCKAGE ON-GRID TRIPHASE

  • 1: Eolienne DS700

  • 2: Régulateur de vent avec gestion de la courbe de puissance, chargement de la batterie et protection et freinage de la turbine

  • 3: Boîte de stockage pour la connexion au système PV et le contrôle de la batterie et parallèle au réseau électrique

  • 4: Batterie pack plomb scellé GEL 2V type OPZV, également alternative possible au Iones de Lithium de 7 et 9kWh

  • 5: Groupe électrogène en option directement connecté à la boîte de stockage

  • 6: Panneaux photovoltaïques directement connectés au contrôleur de charge de la boîte de stockage

  • 7: Connexion au réseau électrique

STOCKAGE ON-GRID MONOPHASE

  • 1: Eolienne DS700

  • 2: Régulateur de vent avec gestion de la courbe de puissance, chargement de la batterie et protection et freinage de la turbine

  • 3: Boîte de stockage pour la connexion au système PV et le contrôle de la batterie et parallèle au réseau électrique

  • 4: Batterie pack plomb scellé GEL 2V type OPZV, également alternative possible au Iones de Lithium de 7 et 9kWh

  • 5: Groupe électrogène en option directement connecté à la boîte de stockage

  • 6: Panneaux photovoltaïques directement connectés au contrôleur de charge de la boîte de stockage

  • 7: Connexion au réseau électrique

EXEMPLES D’INSTALLATION

DS700 soleil + vent

Installation de 2 turbines de 700W sur un poteau spécialement conçu pour supporter même deux panneaux solaires, installés sur le long de la mer pour alimenter la station de surveillance.

DS700 test

Installation d’une turbine de 700 W entraînée sur un poteau cylindrique de 8m pendant la phase d’essai de production maximale avec des rafales de vent comprises entre 12 et 15 m/s.

DS700 sur le sol

Installation d’une turbine de 700W en champ libre comme première phase pour la construction ultérieure d’un parc éolien photovoltaïque avec des batteries pour la structure agricole.
