ÉOLIENNE DS30002017-12-08T17:10:34+02:00

  DS3000W

  LE-PRODUIT        DONNÉES-TECHNIQUES        RENDEMENT-ÉNERGÉTIQUE        TÉLÉCHARGER        CARACTÉRISTIQUES               APPLICATIONS         INSTALLATIONS

Le seul hybride sur le marché du micro-éolien

Éolienne DS3000 est un micro generateur de 3kW à axe vertical, combinant dans sa structure un double système composé de lames Darrieus garantissant un rendement élevé et des lames Savonius qui permettent au système d’être activé par des vents très faibles. Ce mélange de technologies rend le produit Hi-VAWT très innovant: équipé d’un contrôleur capable de gérer la puissance maximale dans la batterie et d’un générateur à entraînement direct avec des aimants permanents.

Ces turbines sont construites selon la certification IEC 61400-2, un facteur très important pour les petits générateurs de puissance. Les dimensions du produit reflètent parfaitement la technologie d’un axe vertical réellement capable de générer 3000W de puissance avec le vent à 12m/s, et de produire de 20 à 40 kWh par jour avec des vents entre 9 et 12m/s.

4m DIAMETRE

4,11m HAUTEUR

680Kg POIDS

DONNÉES-TECHNIQUES

Éolienne DS3000 Spécifications techniques détaillées

Nombre de lames

Type de lames

Générateur

Puissance nominale

Tension

Classe de vent

Zone balayée par le vent

Poids

Vitesse de cut-in

Vitesse nominale

Vitesse de cut-off

Transmission

Contrôle de puissance

Freinage et protection

Contrôleur

Onduleur

Niveau sonore

Type de poteau

3

4 Savonius et 3 Darrieus

Triphasé avec aimant permanent

3kW

48V / 220V

CLASS III IEC 61400-2

10,5m2

680Kg

2,2m/s

12m/s

18m/s

Direct Drive

Courbe MPPT du générateur

Dumload automatique et frein de court-circuit

48V pour le chargeur de batterie

Type ABB efficacité 97%

Max. 50dBa

Conique polygonal 7-8mt

COURBES DE PRODUCTION

Courbe de puissance selon la certification IEC 61400-2

Tous les fichiers techniques disponibles au téléchargement

Spécifications techniques

        Manuel d’installation

Schéma électrique on-grid

        Schéma électrique batteries

Poteau sur le sol

        Poteau sur le toit

Présentation marketing

        Certifications CE, EMC, LVD

Parfait pour les vents faibles et efficace pour les vents forts

 Les particularités de la turbine DS3000 permettent d’obtenir une production annuelle possible supérieure à 6.000kWh avec des vents moyens supérieurs à 6 m/s.

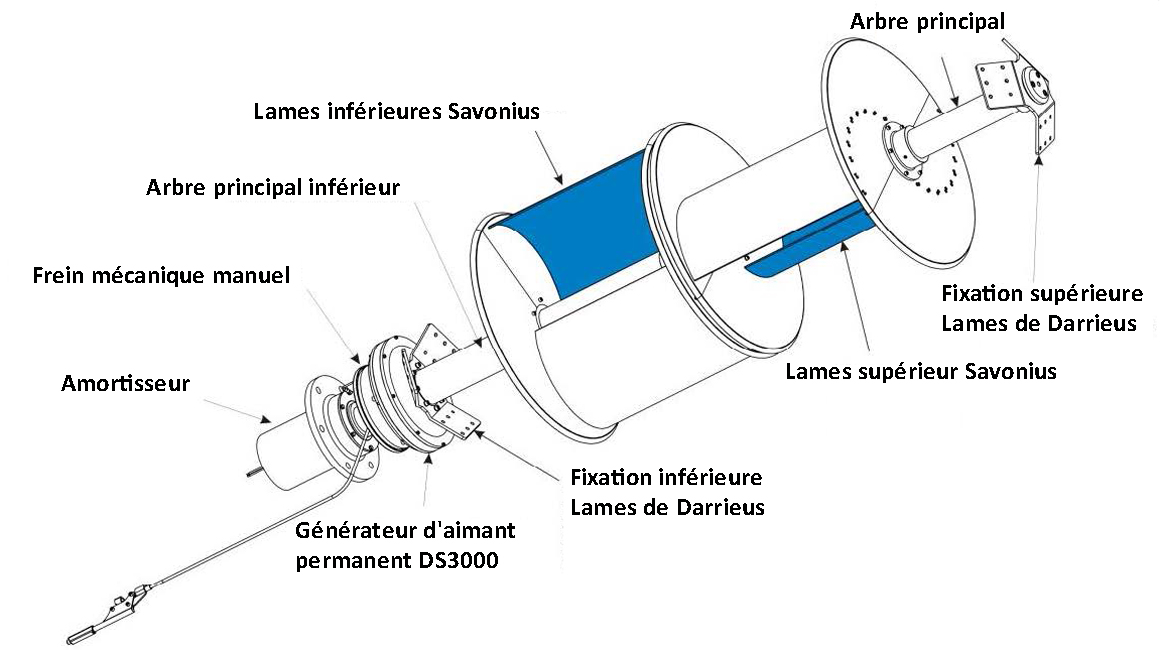

CARACTÉRISTIQUES MÉCANIQUES

Technologie hybride unique

La turbine à double rotor qui facilite le démarrage avec la brise du vent et augmente de façon exponentielle avec des vents moyens à forts jusqu’à 18m/s. Certifié IEC 61400-2 en Corée du Sud et au Japon, test de conformité BWEA complété aux laboratoires TUV NEL (UK), certification JWSTA au Japon pour la vente d’énergie ainsi qu’aux États-Unis et au Royaume-Uni.

  • A: lame Darrieus realizzate in alluminio, con curva alare ad arco, per distribuire al meglio la forza di tensione, per ottimizzare la cattura del vento ed aumentare la produzione di energia.

  • B1: piastra d fissaggio superiore delle lame Darrieus, la connessione delle pale è stata concepita per eliminare le possibili rotture con venti molto forti e ridurre le possibilità di danneggiamento del generatore in caso di rottura pala.

  • B2: lame Savonius, perfette in quanto orientate sui quattro punti cardinali per captare il vento da qualsiasi direzione, senza necessità di orientamento del rotore.

  • B3: asse verticale della turbina, costruito in acciaio di tipo ASTM A283 grade D (più noto come SS400) idoneo a lavorare con temperature di -20∼+40°C.

  • B4: piastra di fissaggio superiore delle lame Darrieus, la connessione delle pale è stata concepita per eliminare le possibili rotture con venti molto forti e ridurre le possibilità di danneggiamento del generatore in caso di rottura pala.

  • B5: generatore a magneti permanenti di tipo direct drive, cuscinetti con elevata resistenza alle alte temperature, caratteristica fondamentale per lavorare con venti forti costanti, dove lo stress meccanico è molto forte.

  • B6: Freno meccanico manuale, tale sistema di protezione agisce sulla rotazione ed è principalmente utilizzato per manutenzione e fermo macchina.

  • B7: filo di sovratensione per il freno manuale da saldare al palo con relativo supporto a « C ».

  • B8: ammortizzatore, componente fondamentale per ridurre al minimo le vibrazioni e quindi la rumorosità della turbina.

  • B9: cavi del generatore trifase R/S/T predisposti per la connessione a controller di carica batterie oppure inverter di rete.

  • C1-2-3: viteria varia per connessioni lame Darrieus, flangia della turbina al palo.

APPLICATIONS POSSIBLES

STORAGE ON-GRID TRIFASE

  • 1: Turbina eolica da 3kW

  • 2: Controller eolico con plc e resistenza dumpload per protezione turbina e frenatura

  • 3: Box di storage per connessione impianto fv e controllo pacco batterie e parallelo con la rete elettrica

  • 4: Pacco batterie Piombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa al Litio di tipo LiFePO4 da 12V 160Ah

  • 5: Opzionale gruppo elettrogeno direttamente connesso al box di storage

  • 6: Pannelli fotovoltaici direttamente connessi al regolatore di carica del box di storage

  • 7: Connessione rete elettrica pubblica

STORAGE ON-GRID MONOFASE

  • 1: Turbina eolica da 3kW

  • 2: Controller eolico con plc e resistenza dumpload per protezione turbina e frenatura

  • 3: Box di storage per connessione impianto fv e controllo pacco batterie e parallelo con la rete elettrica

  • 4: Pacco batterie Piombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa al Litio di tipo LiFePO4 da 12V 160Ah

  • 5: Opzionale gruppo elettrogeno direttamente connesso al box di storage

  • 6: Pannelli fotovoltaici direttamente connessi al regolatore di carica del box di storage

  • 7: Connessione rete elettrica pubblica

SMART ON-GRID MONO/TRIFASE

  • 1: Turbina eolica da 3kW

  • 2: Controller eolico con plc e resistenza dumpload per protezione turbina e frenatura

  • 3: Inverter fotovoltaico

  • 4: Inverter eolico

  • 5: Box di storage per connessione impianto fv e controllo pacco batterie e parallelo con la rete elettrica

  • 6: Pacco batterie Piombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa al Litio di tipo LiFePO4 da 12V 160Ah

  • 7: Pannelli fotovoltaici direttamente connessi al regolatore di carica del box di storage

  • 8: Opzionale gruppo elettrogeno direttamente connesso al box di storage

  • 9: Sistema di monitoraggio remoto per l’intero impianto

ON-GRID MONOFASE

  • 1: Turbina eolica da 3kW

  • 2: Controller eolico con plc e resistenza dumpload per protezione turbina e frenatura

  • 4: Inverter eolico

  • 4: Contatore di produzione

  • 5: Rete elettrica

  • 6: Monitoraggio dell’impianto

EXEMPLES D’INSTALLATION

Mini parco eolico

Giappone. Installazione di 6 turbine da 3kW per la vendita di energia. Vantaggi parco eolico da 18kW: minimo impatto ambientale grazie ai pali da 8m, non vengono intaccate le falde acquifere grazie alle fondamenta poco profonde, in caso di fermo macchina il parco continua a produrre energia.

Parcheggio

Taiwan. Installazione presso un parcheggio per la vendita totale dell’energia prodotta, tre turbine da 3kW installate su pali da 6m di altezza per una potenza totale 9kW.

Torri radio di telefonia

Mongolia. Installazione di 1 turbina da 3kW in abbiamento a fotovoltaico e gruppo elettrogeno, mix di energia per rendere autosufficiente la torre di telecomunicazioni in un’area isolata dalla rete elettrica. La soluzione con accumulo in batterie rende l’energia prodotta sempre disponibile.
