Turbina DS700 la única con tecnología híbrida

Turbina DS700 es un micro aerogenerador de eje vertical con potencia nominal 700W y potencia maxima de 1000W, combina en su estructura un doble sistema consiste en palas de Darrieus que garantizan alta eficiencia y palas Savonius que permiten la activación del sistema con vientos muy débiles. Esta combinación de tecnologías hace que el producto Hi-VAWT sea altamente innovador: equipado de un regulador capaz de manejar la potencia máxima de la batería y un generador de imanes permanentes de accionamiento directo.

Estas turbinas se fabrican según la norma IEC 61400-2, factor muy importante para los generadores de energía pequeñas. Tamaño muy pequeño, un peso de sólo 60kg, el silencio, son las características que hacen la solución perfecta para la integración de aerogenerador con sistemas fotovoltaicos residenciales con tecnología de almacenamiento de baterías de 48V.

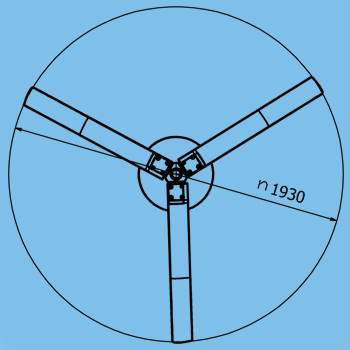

1,93m DIÁMETRO

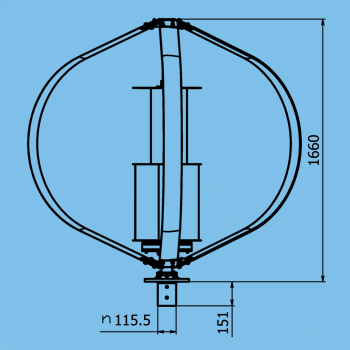

1,59m ALTURA

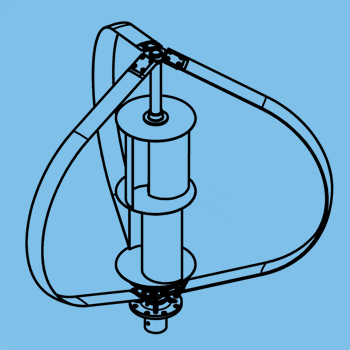

60Kg PESO

DETALLES TECNICOS

Turbina DS700 detalles técnicos

Número de palas

Tipo de palas

Generador

Potencia nominal

Potencia maxima

Voltaje

Clase de viento

Area barrida

Peso

Velocidad de cut-in

Velocidad nominal

Velocidad de cut-out

Transmisión

Control de potencia

Control de frenado y protección

Controller

Ruido

Tipo de palo

3

4 Savonius y 3 Darrieus

Trifasico con imánes permanentes

700W

1000W

48V

CLASS III IEC 61400-2

2m2

60Kg

2,2m/s

12m/s

15m/s

Direct Drive

Curva MPPT del generador

Dump-load automático y freno short-circuit

48V para cargar baterias

Max. 50dBa

Cónico poligonal 6-8mt

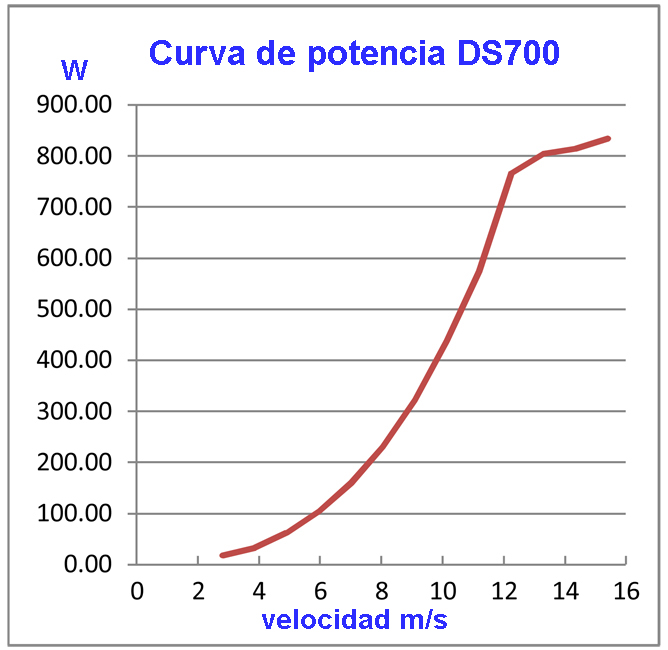

CURVAS DE PRODUCCIÓN

Curva de potencia de acuerdo con la norma IEC 61400-2

Todos los archivos técnicos para descargar

Datos tecnicos

        Manual de uso

Dibujo palo a tierra

        Dibujo palo para techo

Presentacion producto

        Certificaciones

Perfecto para vientos ligeros y eficiente para los fuertes vientos

El micro generador DS700 se distingue, en el mercado de pequenas turbinas, por muchos productos chinos a bajo costo, por las numerosas turbinas fabricadas en laboratorios y nunca probado en el campo abierto, gracias a la doble rotor, la presencia de amortiguación, a los materiales utilizados, a certificaciones obtenidos.

CARACTERISTICAS MECÁNICAS

Tecnología híbrida única

La turbina de rotor doble que empieza moverse con la brisa del viento y aumenta exponencialmente con vientos fuertes de hasta 15m/s. Se presta perfectamente para instalaciones en torres de telecomunicaciones o en plantasas solares híbridas con un sistema de almacenamiento.

  • A: palas Darrieus de aluminio con una curva de cuña de arco para distribuir mejor la fuerza de tensión para optimizar la captura de viento y aumentar la producción de energía.

  • B1: placa de fijación superior de las palas Darrieus, la conexión de las palas se diseñó para eliminar el potencial de roturas con vientos muy fuertes y reducir la posibilidad de daños al generador en caso de rotura de las palas.

  • B2: palas Savonius, perfectas ya que están orientadas en los cuatro puntos cardinales para capturar el viento desde cualquier dirección, sin necesidad de orientación del rotor.

  • B3: eje vertical de la turbina, construido en acero de grado D ASTM A283 (mejor conocido como SS400) adecuado para trabajar a temperaturas de -2o~+40°C.

  • B4: generador de accionamiento directo, de imánes permanentes, rodamientos de alta resistencia, una característica clave para trabajar con fuertes vientos constantes, donde el estrés mecánico es muy fuerte.

  • B5: placa de fijación inferior de las palas Darrieus, la conexión de las palas se diseñó para eliminar el potencial de roturas con vientos muy fuertes y reducir la posibilidad de daños al generador en caso de rotura de las palas.

  • B6: cables del generador trifásico R/S/T diseñados para la conexión a un cargador de batería o inversor de red.

  • B7: amortiguador, un componente fundamental para minimizar la vibración y, por lo tanto, el ruido de la turbina.

  • B8: cable de sobretensión para soldar el freno manual al poste con su soporte “C”.

  • C1-2-3-7.1-7.2-8.1: varios tornillos para las conexiones de ls palas Darrieus, brida de la turbina en el poste.

APLICACIONES POSIBLES

ACUMULACIÓN MONOFASICA

  • 1: Turbina eolica de 700W

  • 2: Controlador de energía eólica con gestión de curva de potencia, carga de la batería y protección y frenado de la turbina

  • 3: Caja de almacenamiento para la conexión del sistema fv y el control de la batería y paralelo a la red eléctrica

  • 4: Baterías GEL herméticamente selladas de 2V, también posible alternativa de tipo Iones de Litio 48V

  • 5: Grupo electrógeno opcional conectado directamente a la caja de almacenamiento

  • 6: Paneles fotovoltaicos conectados directamente al controlador del cargador de la caja dealmacenamiento

  • 7: Conexión a red de electricidad

ACUMULACIÓN TRIFASICA

  • 1: Turbina eolica de 700W

  • 2: Controlador de energía eólica con gestión de curva de potencia, carga de la batería y protección y frenado de la turbina

  • 3: Caja de almacenamiento para la conexión del sistema fv y el control de la batería y paralelo a la red eléctrica

  • 4: Baterías GEL herméticamente selladas de 2V, también posible alternativa de tipo Iones de Litio 48V

  • 5: Grupo electrógeno opcional conectado directamente a la caja de almacenamiento

  • 6: Paneles fotovoltaicos conectados directamente al controlador del cargador de la caja dealmacenamiento

  • 7: Conexión a red de electricidad

ESEMPI DI INSTALLAZIONI

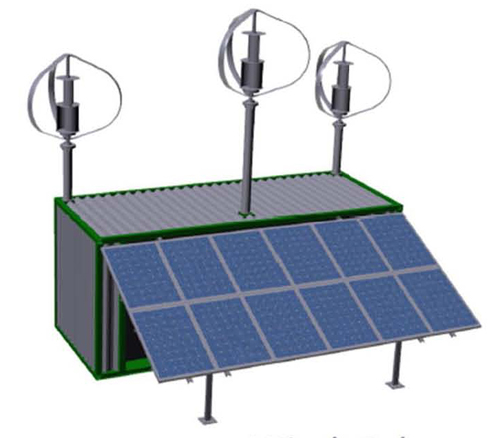

DS700 sol + viento

Instalación de dos turbinas de 700W en un poste hecho ad hoc para soportar dos paneles solares, instalados en un muelle junto al mar para monitorear la energía de la estación.

DS700 test

Instalación de 1 turbina de 7oW con poste cilíndrico de 8m durante la prueba de producción máxima con ráfagas de viento entre 12 y 18m/s.

DS700 en tierra

nstalación de 1 turbina de 700W en campo abierto como primera fase para la realización de una isla eólica fotovoltaica, adecuada para alimentar, a través de baterías, una estructura agrícola.
