El único híbrido en el mercado microeólico

La turbina DS300 es un microgenerador eólico de eje vertical, de 300-500W de potencia, combina en su estructura un sistema dual compuesto por palas Darrieus que garantizan alta eficiencia y palas Savonius que permiten la activación del sistema con vientos muy bajos . Esta combinación de tecnologías hace que el producto Hi-VAWT sea altamente innovador: equipado con un controlador capaz de gestionar la máxima potencia de la batería y un generador de accionamiento directo con imanes permanentes.
Estas turbinas están construidas según la certificación IEC 61400-2, un factor muy importante para los pequeños generadores de energía. Dimensiones muy reducidas, peso de tan solo 25Kg, silenciosidad, son las características que hacen de este aerogenerador la solución perfecta para la integración con sistemas fotovoltaicos residenciales con tecnología de almacenamiento por batería de 24V.

1,24m DIÁMETRO

1,06m ALTURA

25,5Kg PESO

DETALLES-TECNICOS

Especificaciones técnicas detalladas del micro aerogenerador DS300

Número de palas

Tipo de palas

Generador

Potencia nominal

Potencia maxima

Voltaje

Clase de viento

Area barrida

Peso

Velocidad de cut-in

Velocidad nominal

Velocidad de cut-out

Transmisión

Control de potencia

Control de frenado y protección

Controller

Ruido

Tipo de palo

3

4 Savonius y 3 Darrieus

Trifasico con imánes permanentes

300W

500W

24V

CLASS III IEC 61400-2

0,9m2

25Kg

2,2m/s

12m/s

15m/s

Direct Drive

Curva MPPT del generador

Dump-load automático y freno short-circuit

24V para cargar baterias

Max. 50dBa

Cónico poligonal 4-8mt

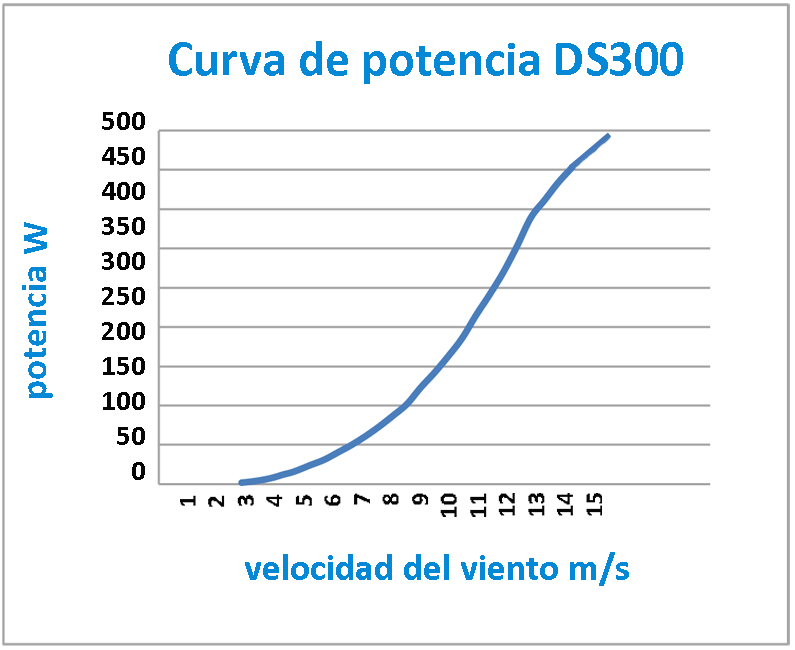

CURVAS DE PRODUCCIÓN

Curva de potencia de acuerdo con la norma IEC 61400-2

Perfecto para vientos suaves y eficiente para vientos fuertes

El microgenerador DS300 destaca, en el mercado de los microeólicos, entre los muchos productos chinos de bajo coste, entre las numerosas turbinas fabricadas en laboratorio y nunca lanzadas a campo abierto, gracias al doble rotor, la presencia del amortiguador, los materiales utilizados, certificaciones obtenidas.

CARACTERISTICAS MECÁNICAS

Tecnología híbrida única

La turbina con doble rotor que facilita el arranque con la brisa del viento y aumenta exponencialmente con vientos medio fuertes hasta 15,5 m/s. Microeólico certificado según IEC 61400-2 en Corea del Sur

  • A: palas Darrieus de aluminio con una curva de cuña de arco para distribuir mejor la fuerza de tensión para optimizar la captura de viento y aumentar la producción de energía.

  • B1: placa de fijación superior de las palas Darrieus, la conexión de las palas se diseñó para eliminar el potencial de roturas con vientos muy fuertes y reducir la posibilidad de daños al generador en caso de rotura de las palas.

  • B2: palas Savonius, perfectas ya que están orientadas en los cuatro puntos cardinales para capturar el viento desde cualquier dirección, sin necesidad de orientación del rotor.

  • B3: eje vertical de la turbina, construido en acero de grado D ASTM A283 (mejor conocido como SS400) adecuado para trabajar a temperaturas de -2o~+40°C.

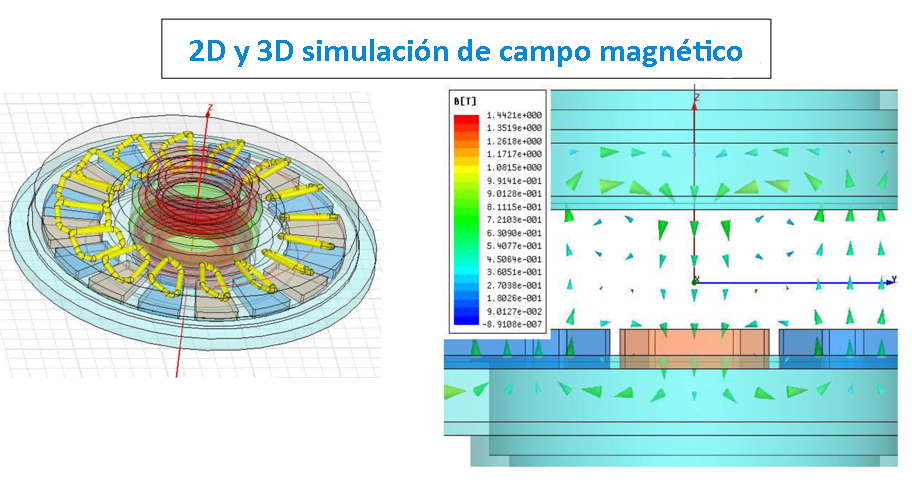

  • B4: generador de accionamiento directo, de imánes permanentes, rodamientos de alta resistencia, una característica clave para trabajar con fuertes vientos constantes, donde el estrés mecánico es muy fuerte.

  • B5: placa de fijación inferior de las palas Darrieus, la conexión de las palas se diseñó para eliminar el potencial de roturas con vientos muy fuertes y reducir la posibilidad de daños al generador en caso de rotura de las palas.

  • B6: cables del generador trifásico R/S/T diseñados para la conexión a un cargador de batería o inversor de red.

  • B7: amortiguador, un componente fundamental para minimizar la vibración y, por lo tanto, el ruido de la turbina.

  • B8: cable de sobretensión para soldar el freno manual al poste con su soporte “C”.

  • C1-2-3-7.1-7.2-8.1: varios tornillos para las conexiones de ls palas Darrieus, brida de la turbina en el poste.

APLICACIONES POSIBLES

STORAGE OFF-GRID TRIFASE

  • 1: Turbina eolica da DS300

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Box di storage per connessione impianto fv e controllo pacco batterie e parallelo con la rete elettrica

  • 4: Pacco batterie iombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa al Litio tipo LiFePO4 da 12V 160Ah

  • 5: Opzionale gruppo elettrogeno direttamente connesso al box di storage

  • 6: Pannelli fotovoltaici direttamente connessi al regolatore di carica del box di storage

STORAGE OFF-GRID MONOFASE

  • 1: Turbina eolica DS300

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Box di storage per connessione impianto fv e controllo pacco batterie e parallelo con la rete elettrica

  • 4: Pacco batterie Piombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa al LItio di tipo LiFePO4 da 12V 160Ah

  • 5: Opzionale gruppo elettrogeno direttamente connesso al box di storage

  • 6: Pannelli fotovoltaici direttamente connessi al regolatore di carica del box di storage

EJEMPLOS DE INSTALACIONES

DS300 en la pared

Instalación de 1 turbina de 300W con estructura arquitectónica apoyada en la pared, la estructura metálica sigue las curvas de ala de las palas de la turbina Darrieus para un diseño personalizado bajo pedido.

DS300 múltiple

Instalación de 3 turbinas de 400W en una estructura arquitectónica curva, mecánica ligera y con poco impacto para instalar más generadores en la misma torre con menos espacio en el suelo.

DS300 en el tejado

Instalación de 1 turbina de 500W en combinación con un sistema fotovoltaico, dada la imposibilidad de perforar el techo, se procedió a utilizar la parte de hormigón armado más robusta del parapeto.

DS300 en el mar

Instalación de 1 turbina de 300W en combinación con un sistema fotovoltaico para una estructura totalmente aislada en las aguas marinas de Augusta en Sicilia para una boya de monitoreo de agua

DS300 en el lago

Instalación de 1 turbina de 400W en combinación con un sistema fotovoltaico para una estructura totalmente aislada en las aguas del lago de Lugano en Porto Ceresio: el Botel 2.0

DS300 en la escuela

Instalación de 1 turbina de 300W en el instituto técnico Archimede en Sicilia para un proyecto educativo sobre una fuente eólica
