Sol + Viento

Sol + Viento es una solución ideal para todos los condominios con techo plano. La lógica de este tipo de sistema pasa por la construcción de un sistema, por apartamento o contador de consumo, compuesto por un número mínimo de paneles fotovoltaicos, un aerogenerador y un sistema de almacenamiento de baterías. También se puede crear el mismo tipo de sistema para la gestión de áreas comunes en el medidor relativo.
Una posible variante consiste en crear, en el mismo condominio, un sistema único y único que prevea la combinación de paneles fotovoltaicos con aerogeneradores siempre a través de un sistema de almacenamiento, la ventaja de este tipo de sistema se realiza cuando se aplica la lógica del autoconsumo compartido al condominio mismo.

INVERSOR 3-10kW

BATERÍAS 2-24kWh

TURBINA 1-3kW

DETALLES-TECNICOS

Sol + Viento Especificaciones técnicas generales

Tipo de almacenamiento

Dimensiones del inversor

Potencia del inversor

Voltaje inversor

Eficiencia de conversión del inversor

Posibilidad de integración eólica

Tipo de controlador de carga

Capacidad de la batería

Voltaje de la batería

Tipo de batería

Ciclos de vida de la batería

Cumple con las regulaciones

Inversor monofásico y trifásico

347x432x175p en mm

3-5-6-7-8-10kW

230-380V CA

97%

Vertical 700W y Horizontal 1,5kW

2 canales MPPT

desde 2 hasta 100kWh

48V CC

Iones de Litio

desde 4.500 hasta 7.000

CEI 0-21; VDE 0-126-1-1; VDE AR-N 4105

Sol + Viento con monitorización remota

MONITOREO ENERGÉTICO

FLUJOS DE ENERGÍA

Producción de energía fotovoltaica; uso energético de la casa; extracción de energía de la red y entrada de energía a la red; nivel de voltaje de la batería; todos los datos presentan lo instantáneo y lo acumulativo. También hay dos botones capaces de activar cargas preferenciales para autoconsumir la energía producida.

NIVELES DE VOLTAJE DE BATERÍA

FLUJOS DE ENERGÍA

Producción de energía fotovoltaica; uso energético de la casa; extracción de energía de la red; energía extraída de las baterías. Además, es posible visualizar los datos por hora, día, semana, mes, año. Estos valores son muy útiles para la gestión del mantenimiento de la batería y en general del sistema.

Generador eólico con gestión de almacenamiento controlada

Un controlador inteligente es capaz de gestionar de forma autónoma la producción del aerogenerador, la protección de la turbina cuando las baterías están cargadas o cuando el viento supera el límite de velocidad permitido, la introducción de la energía producida en el paquete de baterías para la optimización del autoconsumo de fuentes eólicas. El controlador tiene tanto una pantalla física como la posibilidad de control remoto, muy útil para gestionar el mantenimiento y un mejor funcionamiento del sistema.

SOL + VIENTO = COMPENSACIÓN

Objetivo de compensación energética

El proceso de compensación de energía es el elemento principal de la solución sol + viento, ¿qué significa esto? Simplemente tenemos la posibilidad de producir energía durante el día con el sol, durante la noche con el viento, para acumular la energía no requerida por la carga para ponerla a disposición en los momentos de menor producción de la planta renovable. El objetivo es llevar el consumo de la red eléctrica a porcentajes cercanos a «0» en la mayoría de meses del año y gracias a una buena calibración de los equipos instalados, los niveles de autoconsumo aumentan y la independencia llega incluso al 100%.

VERTICAL 1kW

  • 1: Montaje de la turbina: el rotor savonius montado en el eje central de la turbina se ensambla con las tres palas Darrieus externas.

  • 2: la grúa levanta el poste y lo coloca en el techo para fijarlo en la base de hormigón preparada.

  • 3: la turbina se conecta al poste con los tornillos que fijan la brida de la turbina a la brida del poste y se conectan los cables del generador trifásico.

  • 4: los cables del generador están conectados al freno de emergencia y luego al controlador, la turbina está lista para arrancar y acumular energía en las baterías.

HORIZONTAL 1,5kW

  • 1: Montaje turbina: el generador de 1,5 kW está conectado al poste a través de la brida, asì el sistema sea más estable cuando está en producción.

  • 2: la grúa levanta el poste y lo coloca en el techo para fijarlo en la base de hormigón preparada.

  • 3: las 5 palas de la turbina están conectadas al generador y la cola útil para orientar la máquina está conectada a la parte trasera.

  • 4: los cables del generador están conectados al freno de emergencia y luego al controlador, la turbina está lista para arrancar y acumular energía en las baterías.

APLICACIONES POSIBLES

ALMACENAMIENTO EN RED 48V viento 1kW

  • 1: Turbina eolica de 1000W48V

  • 2: Controlador eolico con gestión de curva de potencia, carga de batería y protección de turbina y frenado

  • 3: Inversor de almacenamiento para la conexión del sistema fotovoltaico, el control de la batería y la gestión de carga

  • 4: Paquete de baterías de iones de litio de 2 hasta 24 kWh

  • 5: Paneles fotovoltaicos conectados directamente a los dos canales MPPT del inversor de almacenamiento

  • 6: Red eléctrica con la que el sistema trabaja en paralelo, en caso de apagón el sistema de almacenamiento permanece activo asegurando el suministro de energía hasta que se agote el cargador de batería.

ALMACENAMIENTO FUERA DE LA RED 48V viento 1kW

  • 1: Turbina eolica de 1000W48V

  • 2: Controlador eolico con gestión de curva de potencia, carga de batería y protección de turbina y frenado

  • 3: Inversor de almacenamiento para la conexión del sistema fotovoltaico, el control de la batería y la gestión de carga

  • 4: Paquete de baterías de iones de litio de 2 hasta 24 kWh

  • 5: Grupo electrógeno opcional (pero recomendado) conectado directamente al inversor de almacenamiento

  • 6: Paneles fotovoltaicos conectados directamente a los dos canales MPPT del inversor de almacenamiento

ALMACENAMIENTO EN RED 48V viento 1,5kW

  • 1: Turbina eolica de 1500W48V

  • 2: Controlador eolico con gestión de curva de potencia, carga de batería y protección de turbina y frenado

  • 3: Inversor de almacenamiento para la conexión del sistema fotovoltaico, el control de la batería y la gestión de carga

  • 4: Paquete de baterías de iones de litio de 2 hasta 24 kWh

  • 5: Paneles fotovoltaicos conectados directamente a los dos canales MPPT del inversor de almacenamiento

  • 6: Red eléctrica con la que el sistema trabaja en paralelo, en caso de apagón el sistema de almacenamiento permanece activo asegurando el suministro de energía hasta que se agote el cargador de batería.

ALMACENAMIENTO FUERA DE LA RED 48V viento 1,5kW

  • 1: Turbina eolica de 1500W48V

  • 2: Controlador eolico con gestión de curva de potencia, carga de batería y protección de turbina y frenado

  • 3: Inversor de almacenamiento para la conexión del sistema fotovoltaico, el control de la batería y la gestión de carga

  • 4: Paquete de baterías de iones de litio de 2 hasta 24 kWh

  • 5: Grupo electrógeno opcional (pero recomendado) conectado directamente al inversor de almacenamiento

  • 6: Paneles fotovoltaicos conectados directamente a los dos canales MPPT del inversor de almacenamiento

EJEMPLOS DE INSTALACIONES

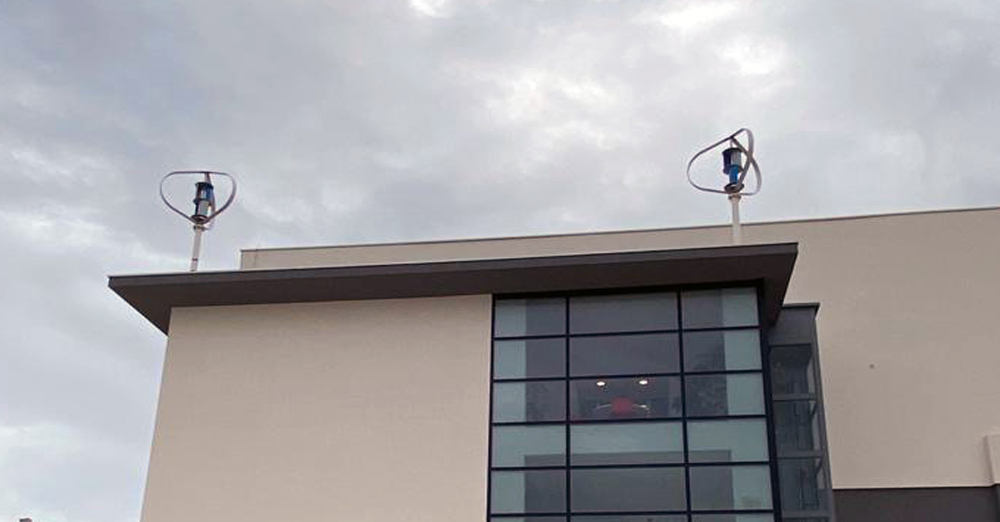

Turbinas de 1kW

Instalación de dos turbinas de eje vertical de 1kW con baterías de litio en un inversor fotovoltaico de 6kW

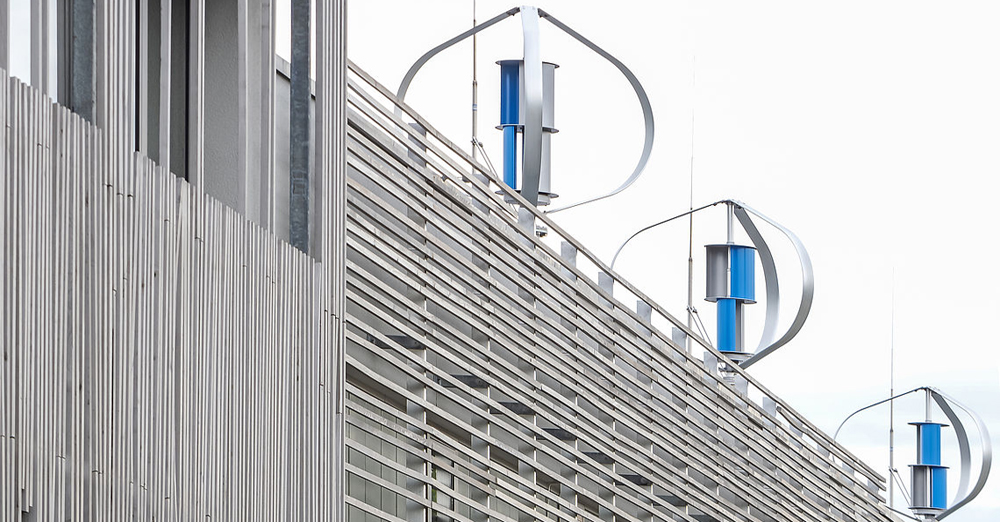

Turbinas da 3kW

Instalación de 3 turbinas de 3kW para sistema aislado con acumulación en un paquete de baterías de 24kWh combinado con un sistema fotovoltaico de 10kW

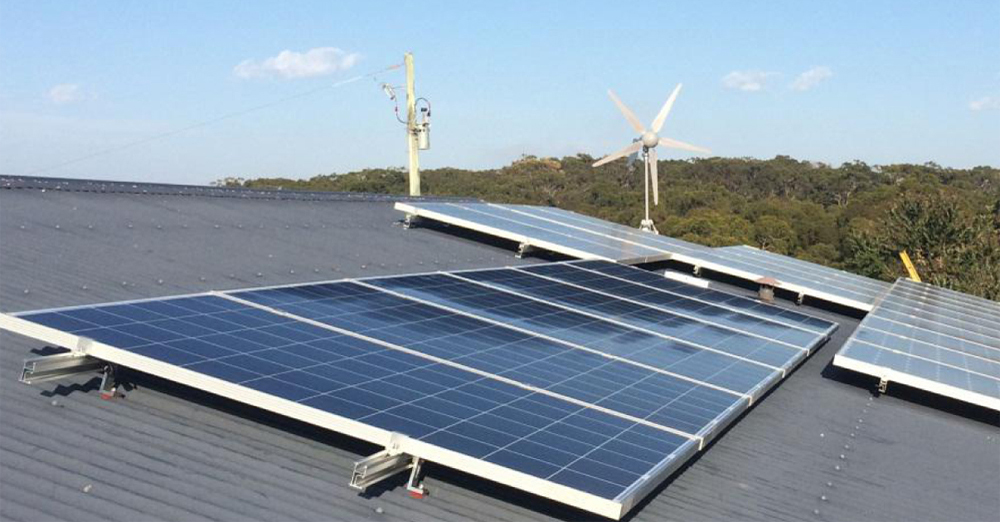

Turbina de 1,5kW

Instalación de turbina de eje horizontal de 1,5kW con baterias ideal para sitios con poco viento
