HAWT 1500

  DESCRIPCION        DETALLES-TECNICOS        PRODUCCION-DE-ENERGIA        DESCARGAR        CARACTERISTICAS        APLICACIONES         INSTALACIONES

Eficiencia peso ligero volumen mínimo

Micro eólica horizontal para combinar con fotovoltaica para una instalación híbrida gracias al almacenamiento de baterías. La turbina está disponible en el tamaño de 1500W con voltaje de 48V, la potencia nominal se alcanza con un viento de 12m / s, tiene dimensiones pequeñas y contenidas con un diámetro de pala de 2.05m y pesa solo 35Kg. Este aerogenerador se puede instalar tanto en cubiertas planas, donde con estructuras autoportantes se evita perforar el techo si es imposible, como en cubiertas inclinadas, la lógica es aprovechar las alturas de las edificaciones existentes evitando montar postes en el suelo desde 10m.
Estas turbinas están fabricadas según la certificación IEC 61400-2, factor muy importante para los generadores de baja potencia, están equipadas con 5 palas ya que con esta estructura aumentan la producción en sitios de baja venotidad, están construidas con detalles aptos para estrés mecánico prolongado mayor durabilidad en el tiempo.

DIÁMETRO 2,05m

AREA BARRIDA 3,3m²

PESO 35Kg

DETALLES TECNICOS

Especificaciones técnicas detalladas de micro turbina horizontal

Numero de palas

Material de las palas

Generator

Potencia nominal/máxima

Voltaje

Clase de viento

Área barrida

Peso

Velocidad inicial

Velocidad nominal

Velocidad de corte

Transmisión

Control de potencia

Frenado y protección

Controlador

Garantía

Ruido

Tipo de poste

5

nailon reforzado con fibra de vidrio

Trifásico con imanes permanentes de neodimio

1,5kW

48V y 220V

CLASE III IEC 61400-2

3,3m2

35Kg

2,5m/s

12m/s

18m/s

Manejo directo

Curva MPPT del generador o PWM

Freno automático de descarga-carga y cortocircuito

48V para cargador de batería

de 3 a 5 años prorrogable

<20dBa a 5 m de distancia con ráfagas superiores a 5 m/s

con brida

CURVAS DE PRODUCCION

Curva de potencia según certificación IEC 61400-2

5 palas y perfil aerodinámico perfecto en muy poco espacio

Perfil de 5 palas con un diseño aerodinámico simétrico y retorcido que asegura la máxima potencia eólica (Cp> 0,35 a baja intensidad de viento) al rotor y funciona con un ruido increíblemente bajo y vibraciones mínimas. La pala ha sido diseñada con un sistema de frenado por exceso de velocidad que generará un par de reluctancia inversa para reducir la velocidad de rotación de la pala, de modo que las palas y el generador puedan estar bien protegidos en vientos fuertes.

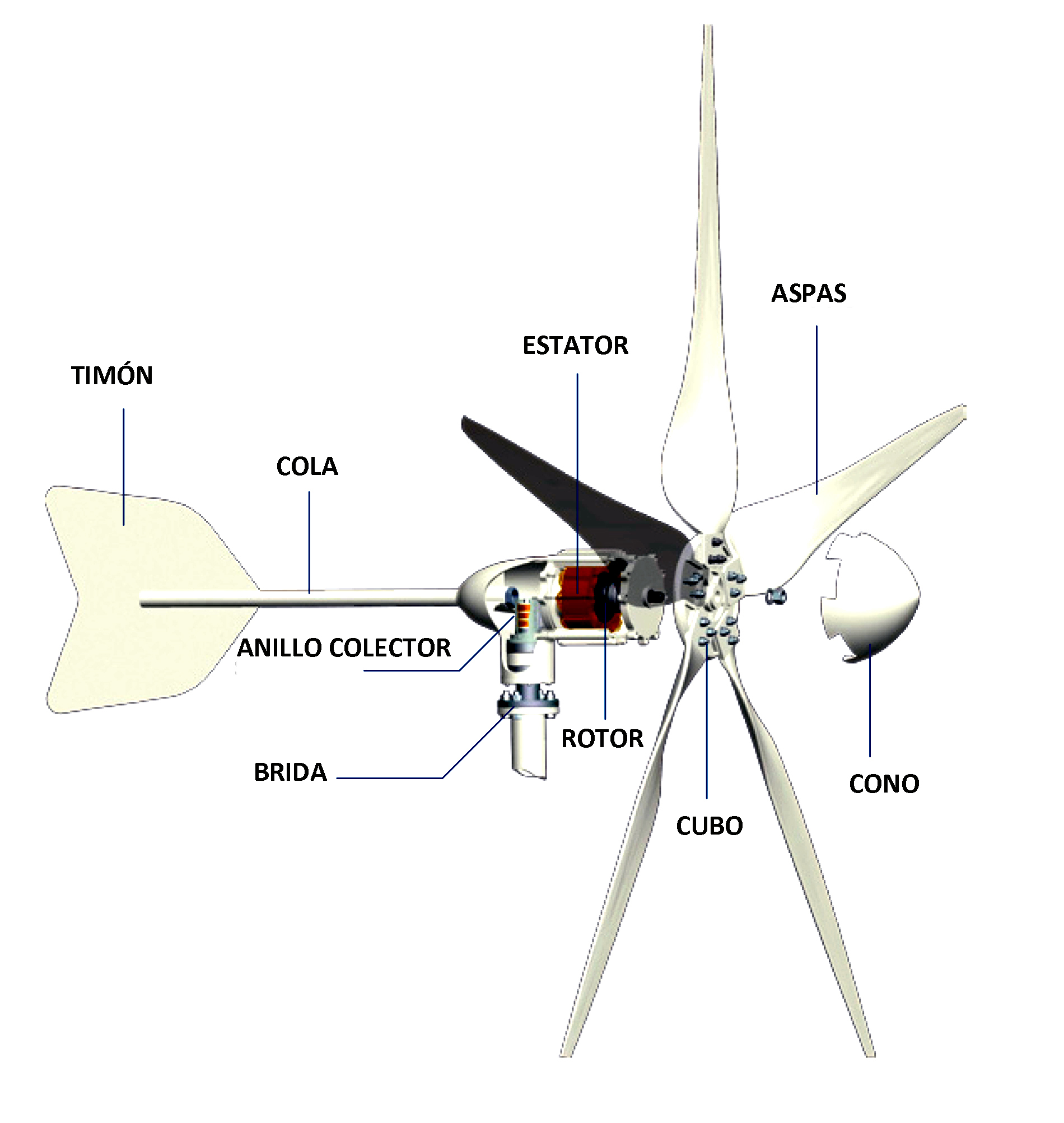

CARACTERÍSTICAS MECÁNICAS

Tecnología segura y confiable

Con los esfuerzos del equipo de I + D y el tiempo de desarrollo tecnológico y mano de obra fina, las turbinas eólicas de sexta generación demostraron tener un excelente rendimiento, durabilidad y confiabilidad, los resultados de las pruebas de eficiencia del generador muestran lo que el turbina.

  • 5 aspas de nailon reforzado con fibra de vidrio que utilizan ingeniería termoplástica avanzada y tecnología de moldeo por inyección de precisión para una mayor resistencia, flexibilidad y fiabilidad..

  • La carcasa del generador está fabricada en aleación de aluminio fundido a presión con tolerancias mínimas y sellada con sellador de alta calidad, por esta razón el aerogenerador puede funcionar normalmente en diversas condiciones de trabajo, y además el generador está equipado con aislamiento clase B y protección IP56.

  • El rotor consta de un eje de rotor de acero inoxidable de alta calidad conectado con un imán de neodimio permanente, el diseño exclusivo reduce el par de arranque del alternador para tener más potencia en condiciones de poco viento.

  • Frenado electromagnético combinado con aerodinámica para maximizar la captura de energía. La turbina ha sido diseñada para minimizar el tamaño y el peso al tiempo que garantiza un alto rendimiento para su área de barrido.

APLICACIONES POSIBLES

ALMACENAMIENTO MONOFÁSICO EN RED

  • 1: Turbina eólica 1,5kW

  • 2: Controlador de viento con plc y resistencia de descarga para protección y frenado de turbinas

  • 3: Inversor de almacenamiento para la conexión del sistema fotovoltaico y el control de la batería y en paralelo con la red eléctrica

  • 4: Paquete de batería de litio tipo 48V LiFePO4

  • 5: Paneles fotovoltaicos conectados directamente al inversor de almacenamiento

  • 6: Red eléctrica

ALMACENAMIENTO MONOFÁSICO FUERA DE LA RED

  • 1: Turbina eólica 1,5kW

  • 2: Controlador de viento con plc y resistencia de descarga para protección y frenado de turbinas

  • 3: Inversor de almacenamiento para la conexión del sistema fotovoltaico y el control de la batería y en paralelo con la red eléctrica

  • 4: Paquete de batería de litio tipo 48V LiFePO4

  • 5: Generador opcional conectado directamente al inversor de almacenamiento

  • 6: Paneles fotovoltaicos conectados directamente al controlador de carga solar

EJEMPLOS DE INSTALACIONES

Poste de tierra

Instalación típica en un techo plano donde la turbina se monta en un poste de 9 m de altura adyacente a la estructura. El generador pesa solo 35 kg, siempre se requiere una estructura adecuada con un zócalo de hormigón para garantizar el máximo sellado durante las ráfagas.

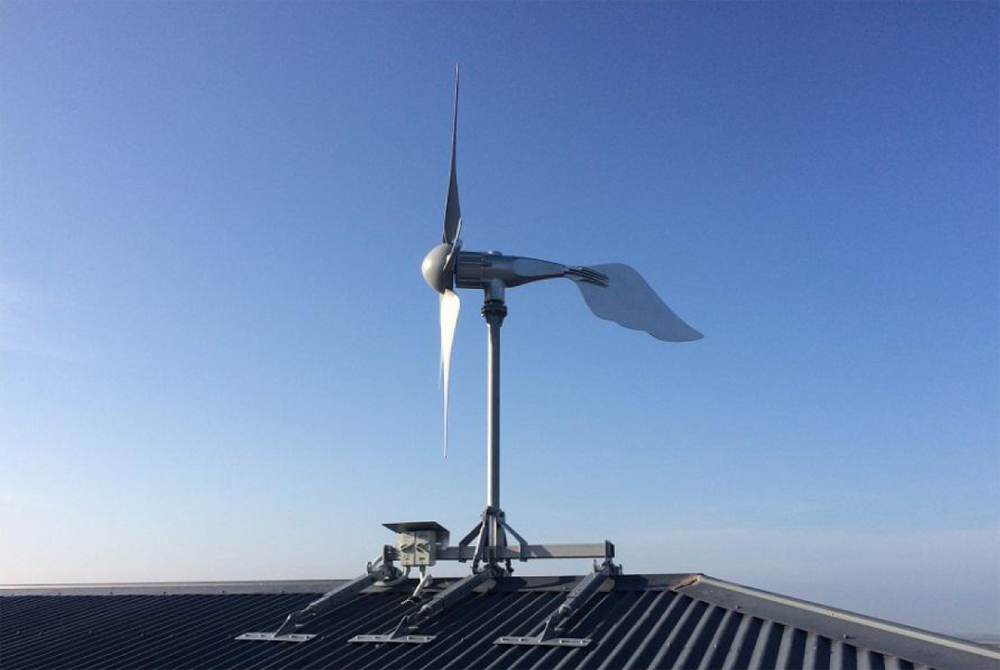

Cubiertas inclinadas

Instalación de 1 turbina de 1,5kW siempre en combinación con fotovoltaica gracias al almacenamiento de la batería. Las estructuras ad hoc permiten y facilitan el posicionamiento en la cumbrera de cubiertas inclinadas y garantizan una buena producción aprovechando la altura de la casa.

Techo inclinado

Sistema híbrido sobre cubierta inclinada, la combinación perfecta entre sistema fotovoltaico y sistema de energía eólica gracias al sistema de almacenamiento. 1 turbina de 1,5kW de potencia montada bajo la cresta como origen del viento durante más del 90% del año estuvo en el lado este.
