SOLE e VENTO RETROFIT 2018-01-09T15:49:53+00:00

  STORAGE 3-100kW

  PANORAMICA        DATI-TECNICI        MONITORAGGIO        DOWNLOAD        CARATTERISTICHE        WALLBOX      APPLICAZIONI         INSTALLAZIONI

Sole e Vento Retrofit

Sole e Vento Retrofit mono e trifase on-grid, è un sistema di accumulo professionale realizzato in Italia e certificato CEI0-21, si integra su tutti gli impianti monofase fino a 6kW e trifase fino a 100kW grazie all’inverter con potenza di carica/scarica di 3kW. Completano il kit: pacco batterie 48V modello Ioni di Litio, Nickel, Manganese ossido di cobalto e grafite da 7 o 9kWh,  oppure modello Piombo Gel ermetiche tipo OPZV da 2V, turbina da 700W verticale o turbina da 3000W orizzontale.

Non può ovviamente mancare il sistema di monitoraggio proprietario, è fondamentale poter controllare attivamente ogni installazione di batterie di accumulo. Con tale sistema l’utente visualizza la produzione del suo impianto ed i flussi di energia, mentre la casa madre gestisce la manutenzione attivamente con possibilità di intervento remoto.

INVERTER 3-7kW

BATTERIE 7-9kWh

TURBINA 700-3000W

DATI TECNICI

Sole e Vento Retrofit Specifiche tecniche generali

Tipologia di Storage

Dimensioni Inverter

Potenza inverter

Tensione inverter

Efficienza conversione inverter

Possibilità integrazione eolico

Tipologia di regolatore di carica

Capacità batterie

Tensione batterie

Tipologia di batterie

Cicli di vita batterie

Conforme alle normative

Inverter mono/trifase con caricatore a bordo

470x730x160p in mm

3-7kW in carica/scarica

230-380V CA

97%

Verticale 700W e Orizzontale 1-3kW

carica batterie AC

da 2 a 100kWh

48V CC

Ioni di Litio e Piombo Gel 2V OPzV

da 2.500 a 8.000

CEI 0-21; VDE 0-126-1-1; VDE AR-N 4105

Sole e Vento Retrofit con monitoraggio remoto

MONITORAGGIO ENERGIA

FLUSSI DI ENERGIA IMPIANTO

Produzione energia da fotovoltaico; utilizzo energia della casa; prelievo energia da rete ed immissione energia in rete; livello di tensione delle batterie; tutti i dati presentano l’istantaneo ed il cumulato. Esistono anche due pulsanti in grado di attivare carichi preferenziali per autoconsumare l’energia prodotta.

% INDIPENDENZA ENERGETICA

FLUSSI DI ENERGIA IMPIANTO

Produzione energia da fotovoltaico; utilizzo energia della casa; prelievo energia da rete; energia prelevata dalle batterie. Inoltre si ha la possibilità di visualizzare i dati giorno, settimana, mese. Di notevole importanza è l’indicazione del valore in % di indipendenza energetica pari al livello di soddisfazione del cliente.

LIVELLI TENSIONE BATTERIE

FLUSSI DI ENERGIA IMPIANTO

Produzione energia da fotovoltaico; utilizzo energia della casa; prelievo energia da rete; energia prelevata dalle batterie. Inoltre si ha la possibilità di visualizzare i dati ora, giorno, settimana, mese, anno. Questi valori sono molto utili per la gestione della manutenzione del pacco batterie ed in generale dell’impianto.

Tutti i file tecnici disponibili per il download

Sole e Vento Retrofit il kit che fa la differenza

Sistema con caricatore integrato: in grado di gestire la potenza da e verso le batterie fino ad un massimo di 3kW.. Affidabile: on-grid con cessione eccedenze, backup in caso di distacco contatore, off-grid in impianti non connessi a rete elettrica. Flessibile: compatibile con batterie al Piombo e agli Ioni di Litio.

SOLE e VENTO RETROFIT CARATTERISTICHE

Target Indipendenza Energetica

L’indipendenza energetica diventa realtà con il sistema Sole e Vento retrofit. Non perchè siamo più competenti degli altri ma perchè gestiamo le batterie in modo da consentirne una ciclicità eccellente. Inoltre l’aggiunta delle nostre turbine micro eoliche aumenta la possibilità di carica del pacco batterie. L’obiettivo è di portare il consumo da rete elettrica a percentuali prossime allo “0” nella maggior parte dei mesi dell’anno e grazie ad una buona calibrazione degli apparati installati i livelli di autoconsumo salgono e l’indipendenza raggiunge il 100%.

INTERRUTTORI

  • 1: interruttore sezionatore DC. I due ingressi fv sono provvisti di interruttore bipolare doppio per il sezionamento delle linee DC

  • 2: interruttore di protezione AC GRID. L’ingresso AC è provvisto di magnetotermico bipolare 32A 1P+N 4,5ka per protezione e sezionamento linea AC.

  • 3: interruttore di protezioe AC OUT. L’uscita AC OUT è provvista di magnetotermico 32A 1P+N 4,5kA per protezione e sezionamento linea AC.

  • 4: interruttore AC BYPASS. L’interruttore permette di spegnere e sconnettere il sistema in sicurezza sia dalla rete che dalla casa.

COLLEGAMENTI

  • 1: ingresso cavi batterie “+” e “-“.

  • 2: predisposizione per sensore di temperatura batterie.

  • 3: predisposizione per collegamenti esterni, accessori.

  • 4: ingresso per collegamento alla rete di produzione dell’inverter esistente.

  • 5: uscita per collegamento utenze domestiche.

STORAGE LIGHT WALLBOX DI RICARICA

Ricarica la tua auto con le soluzioni Mennekes

Per rendere ancora più produttivi i propri impianti ibridi l’aggiunta di una wallbox di ricarica veicoli ibridi/elettrici è la ciliegina sulla torta. Per un utilizzatore privato poter alimentare l’automobile, sfruttando l’energia residua nelle batterie di notte oppure quella in diretta dal sole di giorno, diventerà sempre più uno stile di vita improntato verso autosufficienza ed ecosostenibilità. Per amministrazioni pubbliche, realtà ricettive o commerciali invitare clienti offrendo servizi di stallo con ricarica veicolo diventerà un mezzo di pubblicità di un progresso rinnovabile.

Wallbox per uso interno

PRIVATO

  • 1: Abitazioni uni/plurifamiliari

  • 2: Autosaloni con officina.

  • 3: Hotel.

  • 4: Banche/Assicurazioni.

  • 5: Centri commerciali.

  • 6: Negozi di mobili.

  • 7: Ristoranti, Agriturismi, Cantine vinicole, Bed & Breakfast.

  • 8: Industria e Aziende di produzione.

PUBBLICO

  • 1: Strade pubbliche.

  • 2: Stazioni ferroviarie.

  • 3: Aeroporti.

Wallbox per uso esterno

POSSIBILI APPLICAZIONI

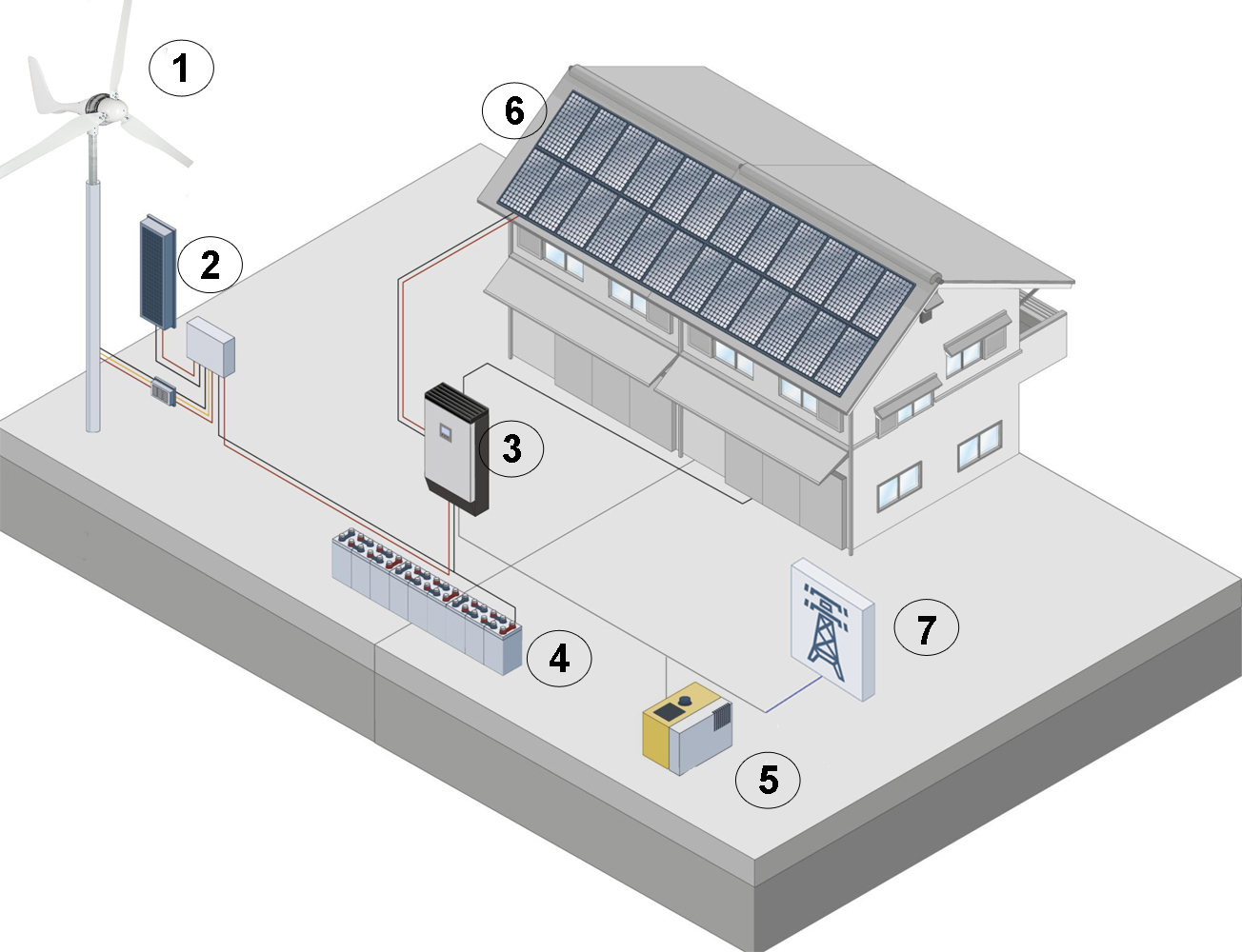

INTEGRAZIONE ON-GRID 48V eolico 700W

  • 1: Turbina eolica verticale da 700W48V

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Inverter di storage per connessione impianto fv, controllo pacco batterie e gestione carichi

  • 4: Pacco batterie agli Ioni di Litio da 7 e 9kWh, possibile anche alternativa Piombo GEL ermetiche da 2V tipo OPZV

  • 5: Opzionale gruppo elettrogeno direttamente connesso all’Inverter di storage

  • 6: Pannelli fotovoltaici connessi all’inverter di produzione esistente

  • 7: Rete elettrica con cui il sistema lavora in parallelo, in caso di black-out il sistema di accumulo rimane attivo garantendo la fornitura di energia fino ad esaurimento carica batterie.

INTEGRAZIONE ON-GRID 48V eolico 1-3kW

  • 1: Turbina eolica orizzontale da 1-3kW48V

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Inverter di storage per connessione impianto fv, controllo pacco batterie e gestione carichi

  • 4: Pacco batterie agli Ioni di Litio da 7 e 9kWH, possibile anche alternativa Piombo GEL ermetiche da 2V tipo OPZV

  • 5: Opzionale gruppo elettrogeno direttamente connesso all’Inverter di storage

  • 6: Pannelli fotovoltaici connessi all’inverter di produzione esistente

  • 7: Rete elettrica con cui il sistema lavora in parallelo, in caso di black-out il sistema di accumulo rimane attivo garantendo la fornitura di energia fino ad esaurimento carica batterie.

ESEMPI DI INSTALLAZIONI

Impianto 4kW esistente

Integrazione di inverter da 3kW su impianto fv da 4kW con batterie al piombo tipo OPZV da 2V con capacità netta di 10kWh che hanno una garanzia di funzionamento per oltre 2.500 cicli

Impianto 6kW esistente

Integrazione di inverter da 3kW corredato da  box batterie a terra da 9kWh, la tecnologia Litio, nickel, manganese ossido di cobalto e grafite offre una garanzia di 5.000 cicli con scarica all’80%.

Impianto 10kW esistente

Integrazione di inverter da 7kW e turbina eolica verticale da 700W su impianto fotovoltaico da 10kW che lamentava notevole calo di produzione nei mesi invernali a causa della posizione.
