Sole e Vento Light

Sole e Vento Light mono/trifase on-grid, è un sistema certificato CEI0-21 di accumulo professionale realizzato in Italia, gestisce impianti da 3 a 6kW, un solo inverter con 2 canali MPPT, combina nella sua struttura quadro AC e DC, differenziale tipo B, fusibile e sezionatore batteria. Completano il kit: pacco batterie 48V modello Piombo Gel ermetiche da 2V tipo OPzV, modello Ioni di Litio, Nickel, Manganese ossido di cobalto e grafite da 7 o 9kWh, turbina da 700W verticale o turbina da 3000W orizzontale.

Non può ovviamente mancare il sistema di monitoraggio proprietario, è fondamentale poter controllare attivamente ogni installazione di batterie di accumulo. Con tale sistema l’utente visualizza la produzione del suo impianto ed i flussi di energia, mentre la casa madre gestisce la manutenzione attivamente con possibilità di intervento remoto.

INVERTER 3-10kW

BATTERIE 7-9kWh

TURBINA 700-3000W

DATI TECNICI

Sole e Vento Light Specifiche tecniche generali

Tipologia di Storage

Dimensioni Inverter

Potenza inverter

Tensione inverter

Efficienza conversione inverter

Possibilità integrazion eolico

 Tipologia di regolatore di carica

Capacità batterie

Tensione batterie

Tipologia di batterie

Cicli di vita batterie

Conforme alle normative

Inverter mono/trifase con quadri a bordo

470x730x160p in mm

3-4,5-6-10kW

230-380V CA

97%

Verticale 700W e Orizzontale 1-3kW

2 canali MPPT

da 2 a 100kWh

48V CC

Piombo Gel 2V OPzV e Ioni di Litio

da 2.500 a 8.000

CEI 0-21; VDE 0-126-1-1; VDE AR-N 4105

Sole e Vento Light con monitoraggio remoto

MONITORAGGIO ENERGIA

FLUSSI DI ENERGIA IMPIANTO

Produzione energia da fotovoltaico; utilizzo energia della casa; prelievo energia da rete ed immissione energia in rete; livello di tensione delle batterie; tutti i dati presentano l’istantaneo ed il cumulato. Esistono anche due pulsanti in grado di attivare carichi preferenziali per autoconsumare l’energia prodotta.

% INDIPENDENZA ENERGETICA

FLUSSI DI ENERGIA IMPIANTO

Produzione energia da fotovoltaico; utilizzo energia della casa; prelievo energia da rete; energia prelevata dalle batterie. Inoltre si ha la possibilità di visualizzare i dati giorno, settimana, mese. Di notevole importanza è l’indicazione del valore in % di indipendenza energetica pari al livello di soddisfazione del cliente.

LIVELLI TENSIONE BATTERIE

FLUSSI DI ENERGIA IMPIANTO

Produzione energia da fotovoltaico; utilizzo energia della casa; prelievo energia da rete; energia prelevata dalle batterie. Inoltre si ha la possibilità di visualizzare i dati ora, giorno, settimana, mese, anno. Questi valori sono molto utili per la gestione della manutenzione del pacco batterie ed in generale dell’impianto.

Tutti i file tecnici disponibili per il download

Specifiche kit on-grid

        Certificazioni kit on-grid

Manuale di utilizzo

       Presentazione prodotto

Specifiche batterie Litio

        Manuale batterie Litio

Sole e Vento Light il kit che fa la differenza

Sistema integrato ALL-ON-BOARD: tutti i quadri elettrici sono presenti all’interno del sistema, niente costi aggiuntivi o altro spazio da occupare. Affidabile: on-grid con cessione eccedenze, backup in caso di distacco contatore, off-grid in impianti non connessi a rete elettrica. Flessibile: compatibile con batterie al Piombo e agli Ioni di Litio.

SOLE e VENTO LIGHT CARATTERISTICHE

Target Indipendenza Energetica

L’indipendenza energetica diventa realtà con il sistema PV Storage Light. Non perchè siamo più competenti degli altri ma perchè gestiamo le batterie in modo da consentirne una ciclicità eccellente. Inoltre l’aggiunta delle nostre turbine micro eoliche aumenta la possibilità di carica del pacco batterie. L’obiettivo è di portare il consumo da rete elettrica a percentuali prossime allo “0” nella maggior parte dei mesi dell’anno e grazie ad una buona calibrazione degli apparati installati i livelli di autoconsumo salgono e l’indipendenza raggiunge il 100%.

INTERRUTTORI

  • 1: interruttore sezionatore DC. I due ingressi fv sono provvisti di interruttore bipolare doppio per il sezionamento delle linee DC

  • 2: interruttore di protezione AC GRID. L’ingresso AC è provvisto di magnetotermico bipolare 32A 1P+N 4,5ka per protezione e sezionamento linea AC.

  • 3: interruttore di protezione AC OUT. L’uscita AC OUT è provvista di magnetotermico 32A 1P+N 4,5kA per protezione e sezionamento linea AC.

  • 4: interruttore AC BYPASS. L’interruttore permette di spegnere e sconnettere il sistema in sicurezza sia dalla rete che dalla casa.

COLLEGAMENTI

  • 1: ingresso cavi batterie “+” e “-“.

  • 2: predisposizione per sensore di temperatura batterie.

  • 3: connettori ad innesto rapido per ingresso pannelli fotovoltaici su canale MPPT 1.

  • 4: connettori ad innesto rapido per ingresso pannelli fotovoltaici su canale MPPT 2.

  • 5: predisposizione per collegamenti esterni, accessori.

  • 6: uscita per collegamento alla rete pubblica CA per impianti on-grid.

  • 7: ingresso per collegamento alla rete pubblica CA per impianti on-grid.

  • 8: uscita per collegamento utenze domestiche.

STORAGE LIGHT WALLBOX DI RICARICA

Ricarica la tua auto con le soluzioni Mennekes

Per rendere ancora più produttivi i propri impianti ibridi l’aggiunta di una wallbox di ricarica veicoli ibridi/elettrici è la ciliegina sulla torta. Per un utilizzatore privato poter alimentare l’automobile, sfruttando l’energia residua nelle batterie di notte oppure quella in diretta dal sole di giorno, diventerà sempre più uno stile di vita improntato verso autosufficienza ed ecosostenibilità. Per amministrazioni pubbliche, realtà ricettive o commerciali invitare clienti offrendo servizi di stallo con ricarica veicolo diventerà un mezzo di pubblicità di un progresso rinnovabile.

Wallbox per uso interno

PRIVATO

  • 1: Abitazioni uni/plurifamiliari

  • 2: Autosaloni con officina.

  • 3: Hotel.

  • 4: Banche/Assicurazioni.

  • 5: Centri commerciali.

  • 6: Negozi di mobili.

  • 7: Ristoranti, Agriturismi, Cantine vinicole, Bed & Breakfast.

  • 8: Industria e Aziende di produzione.

PUBBLICO

  • 1: Strade pubbliche.

  • 2: Stazioni ferroviarie.

  • 3: Aeroporti.

Wallbox per uso esterno

POSSIBILI APPLICAZIONI

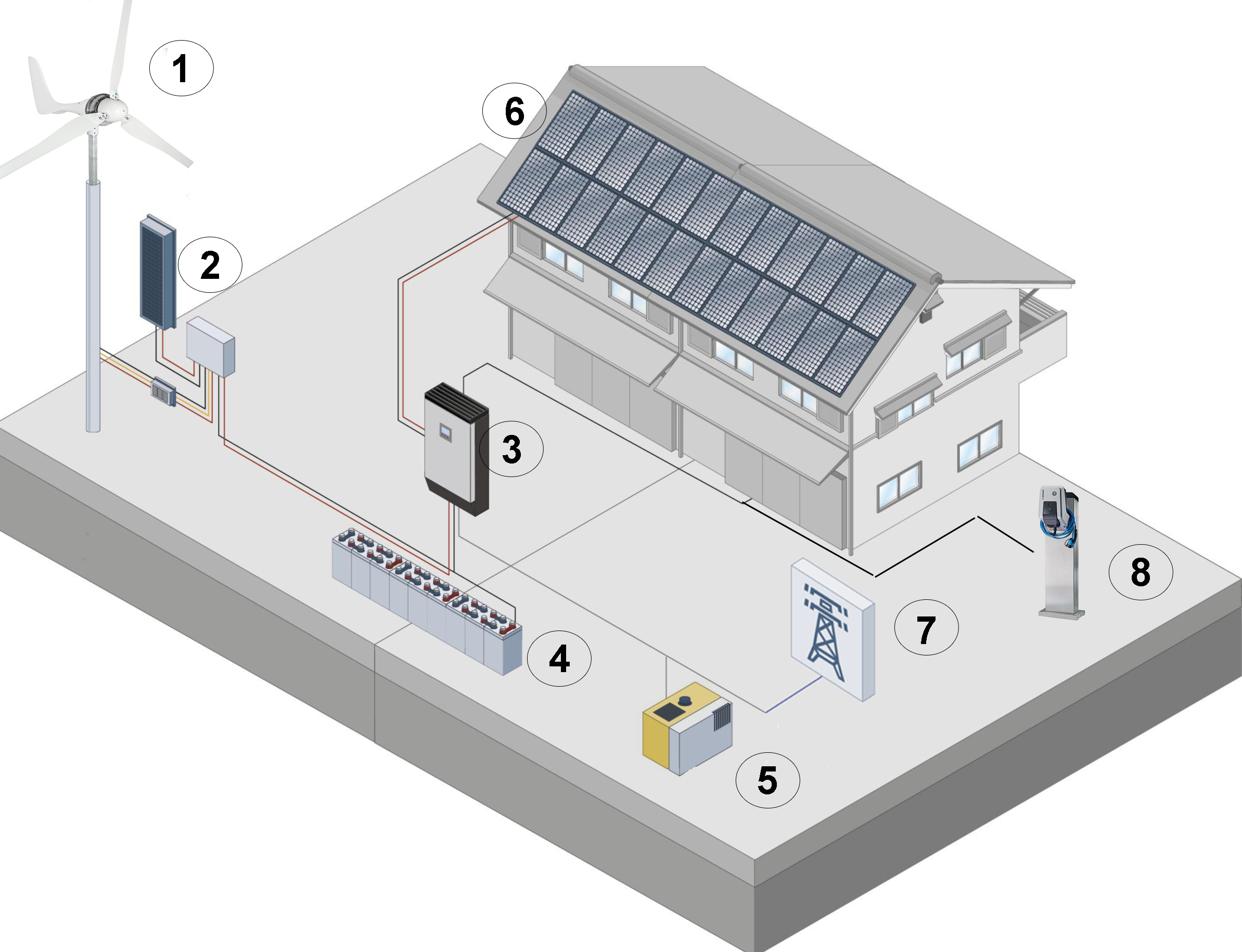

STORAGE ON-GRID 48V eolico 700W

  • 1: Turbina eolica da 700W48V

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Inverter di storage per connessione impianto fv, controllo pacco batterie e gestione carichi

  • 4: Pacco batterie Piombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa agli Ioni di Litio da 7 e 9kWh

  • 5: Opzionale gruppo elettrogeno direttamente connesso all’Inverter di storage

  • 6: Pannelli fotovoltaici direttamente connessi ai due canali MPPT dell’inverter di storage

  • 7: Rete elettrica con cui il sistema lavora in parallelo, in caso di black-out il sistema di accumulo rimane attivo garantendo la fornitura di energia fino ad esaurimento carica batterie.

  • 8: Wallbox per ricarica veicoli ibridi ed elettrici, la colonnina sfrutta l’energia diretta dal sole oppure quella accumulata nelle batterie.

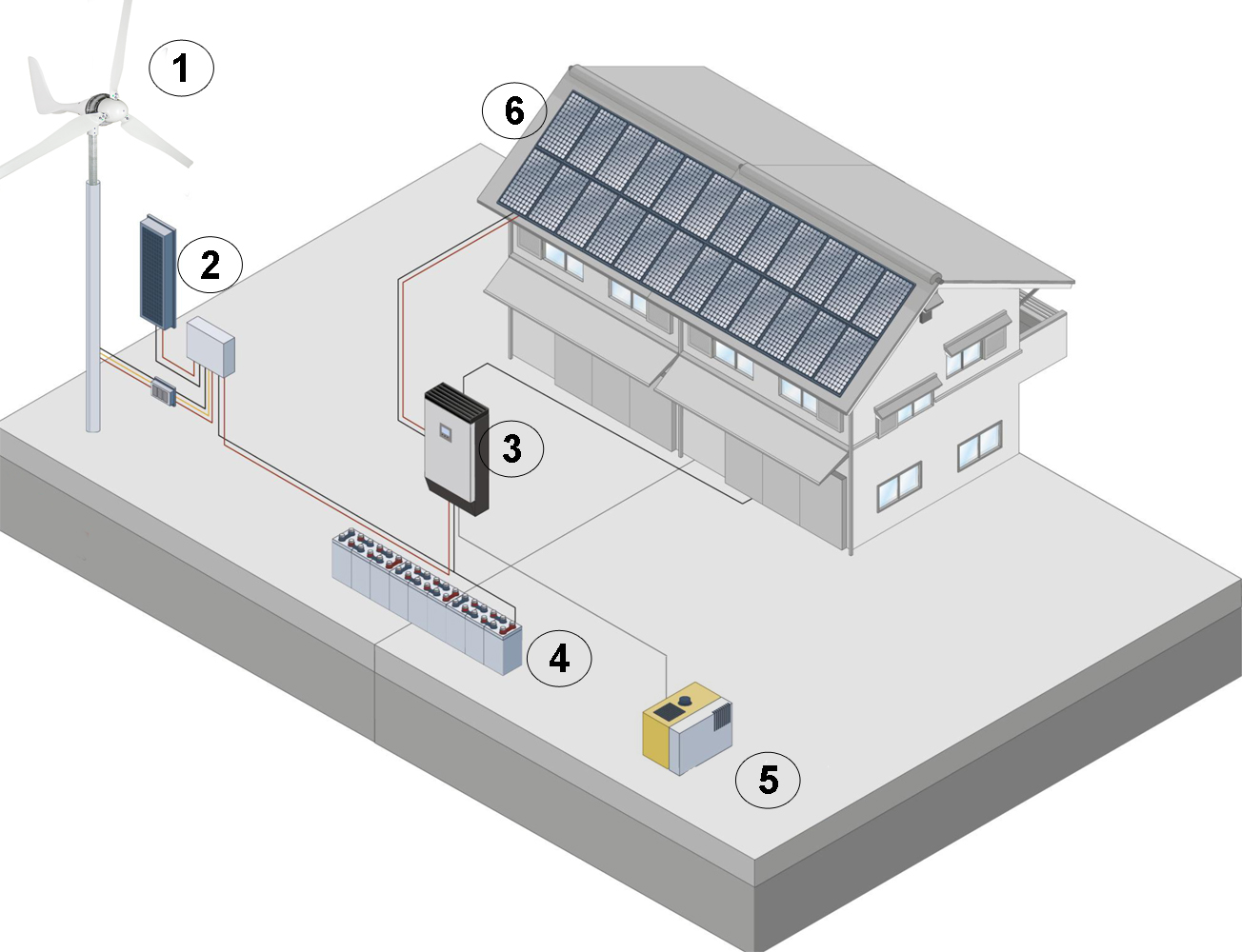

STORAGE OFF-GRID 48V eolico 700W

  • 1: Turbina eolica da 700W48V

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Inverter di storage per connessione impianto fv, controllo pacco batterie e gestione carichi

  • 4: Pacco batterie Piombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa agli Ioni di Litio da 7 e 9kWh

  • 5: Opzionale (ma consigliato) gruppo elettrogeno direttamente connesso all’Inverter di storage

  • 6: Pannelli fotovoltaici direttamente connessi ai due canali MPPT dell’inverter di storage

STORAGE ON-GRID 48V eolico 1000W

  • 1: Turbina eolica da 1000 o 3000W48V

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Inverter di storage per connessione impianto fv, controllo pacco batterie e gestione carichi

  • 4: Pacco batterie Piombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa agli Ioni di Litio da 7 e 9kWh

  • 5: Opzionale gruppo elettrogeno direttamente connesso all’Inverter di storage

  • 6: Pannelli fotovoltaici direttamente connessi ai due canali MPPT dell’inverter di storage

  • 7: Rete elettrica con cui il sistema lavora in parallelo, in caso di black-out il sistema di accumulo rimane attivo garantendo la fornitura di energia fino ad esaurimento carica batterie.

  • 8: Wallbox per ricarica veicoli ibridi ed elettrici, la colonnina sfrutta l’energia elettrica diretta dal sole oppure quella accumulata nelle batterie.

STORAGE OFF-GRID 48V eolico 1000W

  • 1: Turbina eolica da 1000 o 3000W48V

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Inverter di storage per connessione impianto fv, controllo pacco batterie e gestione carichi

  • 4: Pacco batterie Piombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa agli Ioni di Litio da 7 e 9kWh

  • 5: Opzionale (ma consigliato) gruppo elettrogeno direttamente connesso all’Inverter di storage

  • 6: Pannelli fotovoltaici direttamente connessi ai due canali MPPT dell’inverter di storage

ESEMPI DI INSTALLAZIONI

Inverter on-grid 6kW

Installazione di inverter da 6kW con 2 stringhe da 12 moduli per sfruttare al massimo i due canali MPPT, batterie al piombo tipo OPZV da 2V che hanno una garanzia di funzionamento per 2.500 cicli

Litio-NMC/Grafite

Installazione di inverter da 4,5kW corredato da  box batterie a terra da 7kWh, la tecnologia Litio, nickel, manganese ossido di cobalto e grafite offre una garanzia di 5.000 cicli con scarica all’80%.

Ibrido eolico 700W

Installazione di inverter da 3kW e pacco batterie al Piombo OPzV di capacità 14kWh e turbina eolica da 700W ad asse verticale, questo impianto ha una stima di indipendenza energetica annua del 75-80%.

Fotovoltaico con LIFEPO4 da 4kWh

Installazione di inverter da 3kW e pacco batterie al Litio Ferro Fosfato di capacità 4,1kWh che lavora a tensione 48V, l’impianto da 4,5kW ha possibilità di indipendenza energetica annua superiore all’80%.

Fotovoltaico trifase con LiMnC da 9kWH

Installazione di 3 inverter da 3kW e pacco batterie al Litio Manganese Cobalto di capacità 9kWh, l’impianto trifase è predisposto per l’aggiunta di batterie fino a 54kWh.

Ibrido fotovoltaico eolico 5,2kW

Installazione di inverter da 4,5kW con pacco batterie al Litio di capacità 9kWh e turbina eolica da 700W ad asse verticale, questo impianto ha una stima di indipendenza energetica annua del 75-80%.
